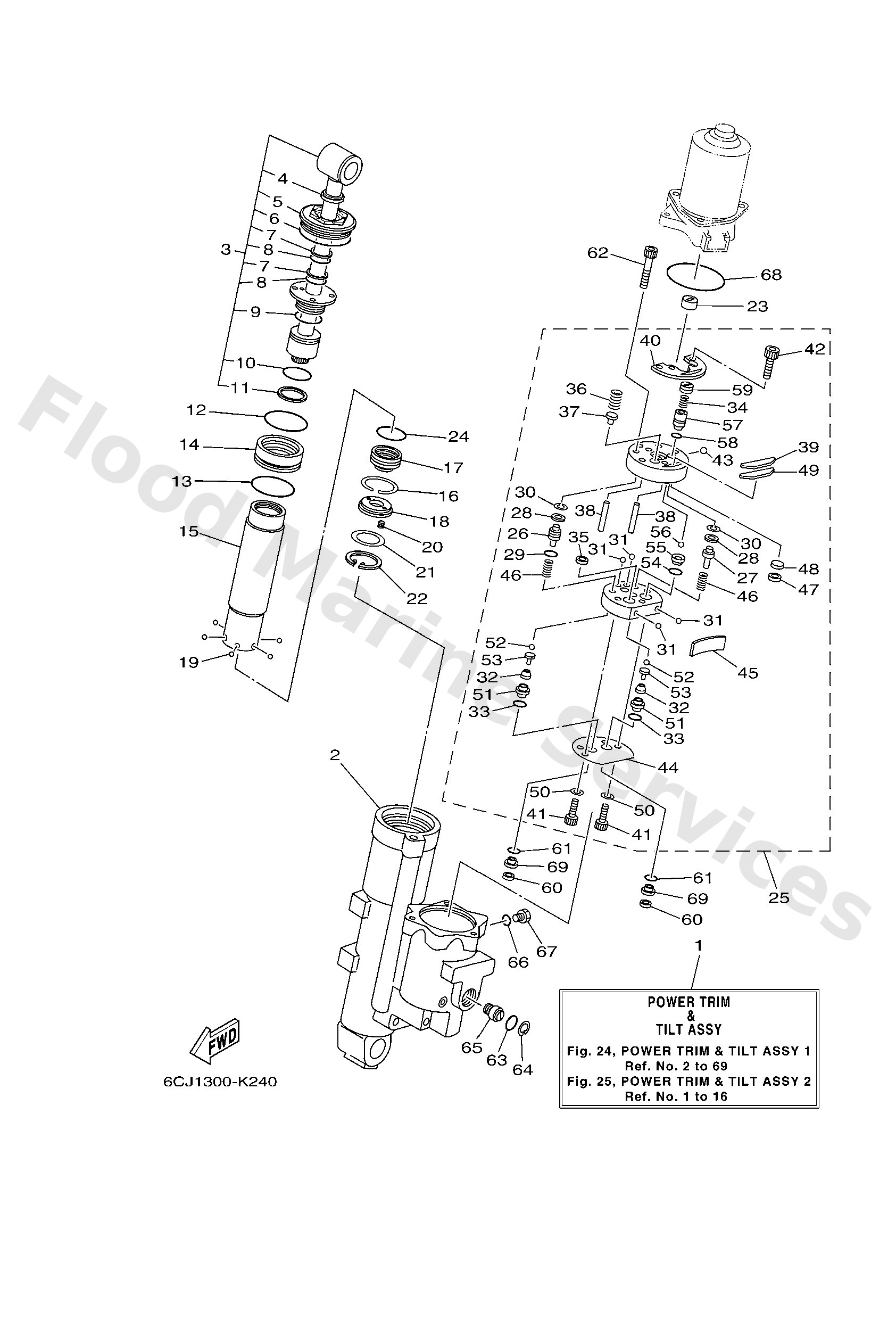

Diagram: POWER TRIM & TILT ASSY 1

Diagram

Parts List

Power trim & tilt assembly
Diagram Reference: 1
Cylinder, tilt sub assembly
Diagram Reference: 2
Tilt piston sub assembly
Diagram Reference: 3
Seal, trim dust
Diagram Reference: 4
Screw, trim cylinder end
Diagram Reference: 5
O-ring
Diagram Reference: 6
Ring, back up
Diagram Reference: 7
O-ring
Diagram Reference: 8
O-ring
Diagram Reference: 9
O-ring (j10)
Diagram Reference: 10
Ring, back up
Diagram Reference: 11
O-ring (705)
Diagram Reference: 12
O-ring
Diagram Reference: 13
Piston, trim
Diagram Reference: 14
Cylinder, shock absorber
Diagram Reference: 15
Ring, snap
Diagram Reference: 16
Free piston sub assembly
Diagram Reference: 17
Plate stopper
Diagram Reference: 18
Ball
Diagram Reference: 19
Spring
Diagram Reference: 20
Plate, valve 1
Diagram Reference: 21
Ring, snap
Diagram Reference: 22
Connector, shaft
Diagram Reference: 23
O-ring
Diagram Reference: 24
Gear pump assembly
Diagram Reference: 25
Piston, shuttle
Diagram Reference: 26
Piston, shuttle 2
Diagram Reference: 27
Seal, main valve
Diagram Reference: 28
O-ring
Diagram Reference: 29
Circlip(6l5)
Diagram Reference: 30
Ball(7fk)
Diagram Reference: 31
Spring, main valve
Diagram Reference: 32
O-ring
Diagram Reference: 33
Spring, up relief
Diagram Reference: 34
Seal, main valve
Diagram Reference: 35
Spring, down relief
Diagram Reference: 36
Pin, valve support
Diagram Reference: 37
Pin, dowel
Diagram Reference: 38
Filter 1
Diagram Reference: 39
Cap, relief valve
Diagram Reference: 40
Bolt, socket
Diagram Reference: 41
Bolt,socket
Diagram Reference: 42
Ball
Diagram Reference: 43
Seal, relief valve
Diagram Reference: 44
Spring, manual release
Diagram Reference: 45
Spring, shuttle return
Diagram Reference: 46
Washer, special 2
Diagram Reference: 47
Plate, valve 1
Diagram Reference: 48
Ring, back up
Diagram Reference: 49
Washer
Diagram Reference: 50
Washer
Diagram Reference: 51
Pin, absorber valve
Diagram Reference: 53
O-ring
Diagram Reference: 54
Seat, relief valve
Diagram Reference: 55
Pin, valve support
Diagram Reference: 57
O-ring(61a)
Diagram Reference: 58
Screw, valve lock
Diagram Reference: 59
Filter 1
Diagram Reference: 60
Bolt,socket
Diagram Reference: 62
O-ring
Diagram Reference: 63
Ring, snap
Diagram Reference: 64
Screw, manual release
Diagram Reference: 65
O-ring
Diagram Reference: 66
Plug, reservoir
Diagram Reference: 67
O-ring
Diagram Reference: 68
Plate stopper
Diagram Reference: 69
