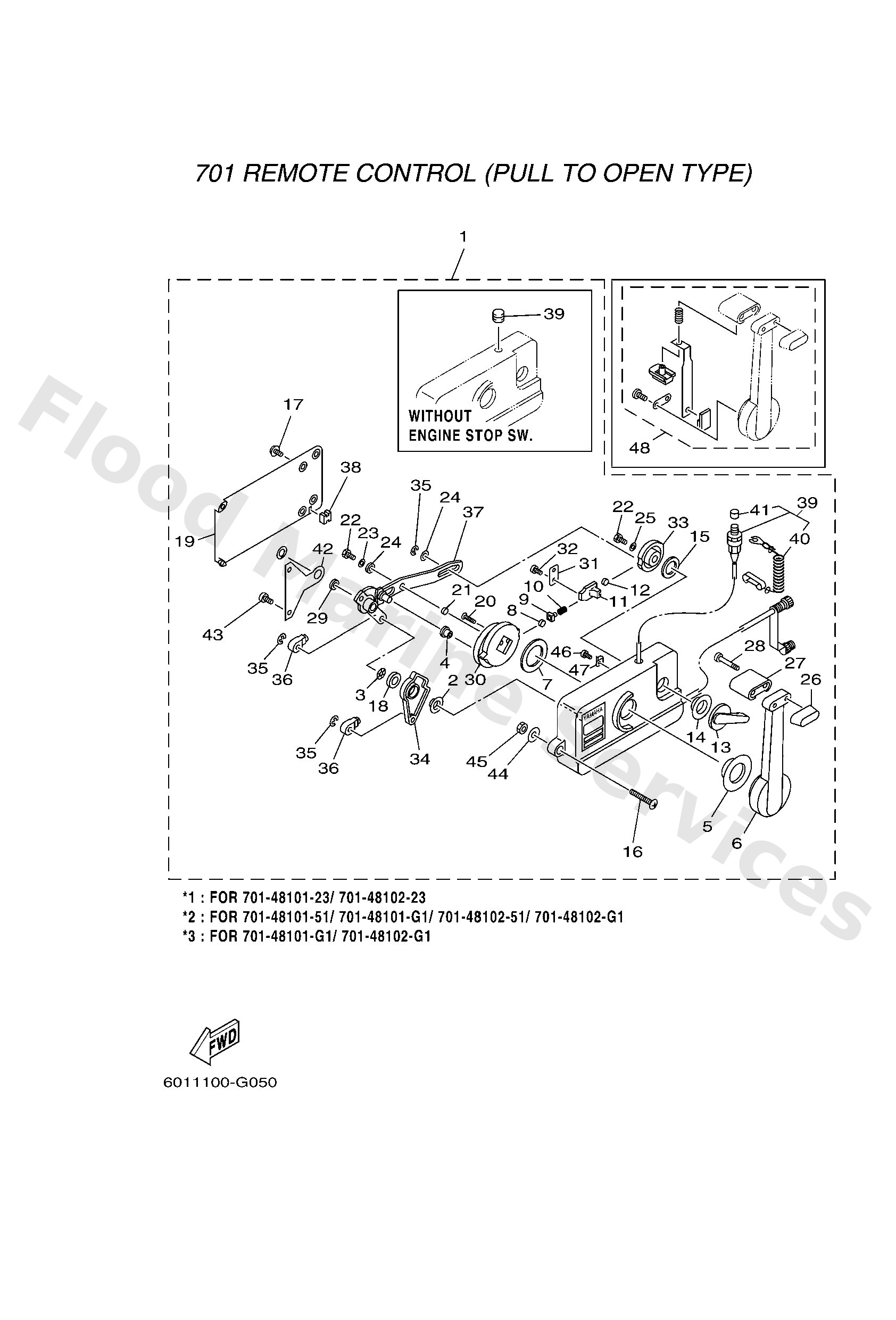

Diagram: REMOTE CONTROL ASSY 1

Diagram

Parts List

7014810151 (UR)
Remote control assembly
Diagram Reference: 1
7014810123 (UR)
Remote control assembly
Diagram Reference: 1
70148102G1 (UR)
Remote Control assembly (Left)
Diagram Reference: 1
7014810251 (UR)
Remote control assembly
Diagram Reference: 1
70148101G1 (UR)
Remote Control assembly (Right)
Diagram Reference: 1
7014810223 (UR)
Remote control assembly
Diagram Reference: 1
Bushing 2
Diagram Reference: 2
Washer, wave 2
Diagram Reference: 3
Roller, cam
Diagram Reference: 4
Bushing 1
Diagram Reference: 5
Lever, control
Diagram Reference: 6
Washer, wave 1
Diagram Reference: 7
Roller, detent
Diagram Reference: 8
Adaptor
Diagram Reference: 9
Spring, Detent
Diagram Reference: 10
Spring, adapter
Diagram Reference: 11
Roller, free accel
Diagram Reference: 12
7014815211 (FOR RIGHT)
Knob, free accel
Diagram Reference: 13
7014815220 (FOR LEFT)
Knob, Free Accel.
Diagram Reference: 13
Bushing
Diagram Reference: 14
Washer, wave 3
Diagram Reference: 15
Screw 1(m6x40)
Diagram Reference: 16
Screw, pan head(62x)
Diagram Reference: 17
Spacer 3
Diagram Reference: 18
Back, plate
Diagram Reference: 19
Screw flat head
Diagram Reference: 20
Coller 1
Diagram Reference: 21
Bolt (fj0)
Diagram Reference: 22
Washer, Plain
Diagram Reference: 23
Spacer
Diagram Reference: 24
Washer, tooth
Diagram Reference: 25
Grip, control lever 2
Diagram Reference: 26
Grip, control lever
Diagram Reference: 27
Screw, pan head
Diagram Reference: 28
Spacer 2
Diagram Reference: 29
Gear 1
Diagram Reference: 30
Retainer
Diagram Reference: 31
Screw, pan head(62x)
Diagram Reference: 32
Shaft, free accel
Diagram Reference: 33
7014827100 (FOR RIGHT)
Arm, shift
Diagram Reference: 34
7014827110 (FOR LEFT)
Arm, shift
Diagram Reference: 34
Circlip (701)
Diagram Reference: 35
Cable end, remote control 2
Diagram Reference: 36
7014826100 (FOR RIGHT)
Arm, throttle
Diagram Reference: 37
7014826110 (FOR LEFT)
Arm, throttle
Diagram Reference: 37
Anchor, cable
Diagram Reference: 38
7018257553 (*1)
Engine stop switch assembly
Diagram Reference: 39
7014813850 (*2)
Grommet (701 remo-con)
Diagram Reference: 39
6828255600 (FOR 701-82575-53)
Lanyard, stop switch
Diagram Reference: 40
6898257Y00 (FOR 701-82575-53)
Cap
Diagram Reference: 41
Plate, Link
Diagram Reference: 42
Screw, pan head (e22)
Diagram Reference: 43
Washer 1
Diagram Reference: 44
Nut(661)
Diagram Reference: 45
7014828300 (*1)
Screw 3
Diagram Reference: 46
7018259400 (*1)
Clamp
Diagram Reference: 47
7014828000 (*3)
Neutral lock kit
Diagram Reference: 48
