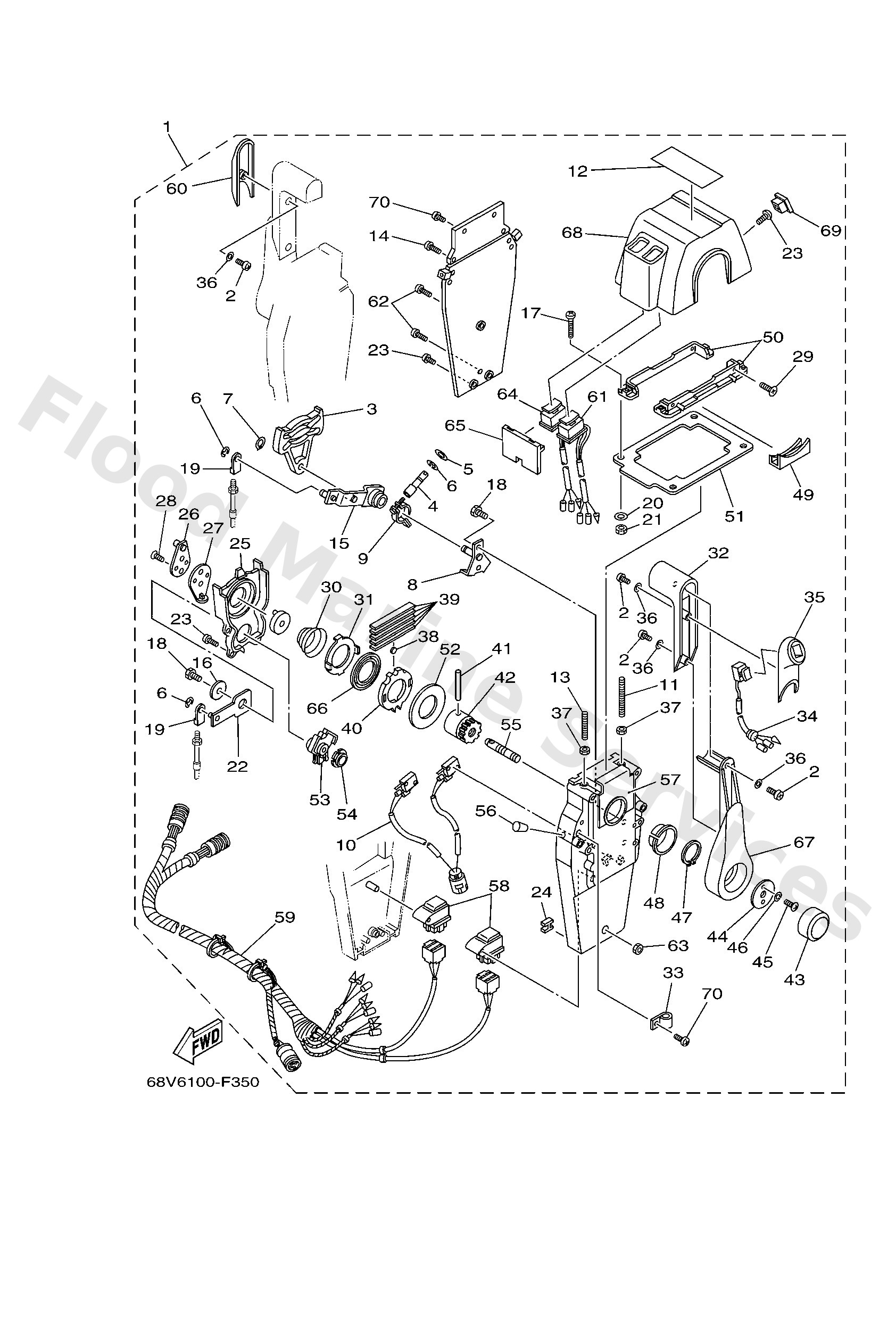

Diagram: REMOTE CONTROL ASSY 2

Diagram

Parts List

70448207P1 (AP RUS WITH PT/T SW.)
3
Diagram Reference: 1
Screw 2
Diagram Reference: 2
9
Diagram Reference: 3
Shaft, Friction
Diagram Reference: 4
Spacer
Diagram Reference: 5
Circlip
Diagram Reference: 6
9
Diagram Reference: 7
9
Diagram Reference: 8
Throttle, Friction
Diagram Reference: 9
Neutral Switch Assy
Diagram Reference: 10
Screw
Diagram Reference: 11
Graphic
Diagram Reference: 12
Screw
Diagram Reference: 13
Screw, Pan Head
Diagram Reference: 14
9
Diagram Reference: 15
Washer 1
Diagram Reference: 16
Screw
Diagram Reference: 17
Bolt
Diagram Reference: 18
Cable End, Remote Control 2
Diagram Reference: 19
Washer
Diagram Reference: 20
Nut
Diagram Reference: 21
Arm, Shift
Diagram Reference: 22
Screw 1
Diagram Reference: 23
Anchor, Cable
Diagram Reference: 24
Housing, Gear
Diagram Reference: 25
Arm, Drive
Diagram Reference: 26
10
Diagram Reference: 27
Screw, Flat Head
Diagram Reference: 28
Screw, Flat Head
Diagram Reference: 29
Spring, Free Accel.
Diagram Reference: 30
Plate, Lock
Diagram Reference: 31
Grip, Control Lever
Diagram Reference: 32
9
Diagram Reference: 33
Trim & Tilt Switch Assy
Diagram Reference: 34
Grip, Control Lever
Diagram Reference: 35
Washer, Internal Tooth
Diagram Reference: 36
Nut, Hexagon
Diagram Reference: 37
Roller, Free Accel.
Diagram Reference: 38
Spring, Detent
Diagram Reference: 39
Gear
Diagram Reference: 40
Pin 2
Diagram Reference: 41
Shaft, Drive
Diagram Reference: 42
Cover
Diagram Reference: 43
Washer 2
Diagram Reference: 44
Screw, Pan Head
Diagram Reference: 45
Washer, Internal Tooth
Diagram Reference: 46
Circlip 2
Diagram Reference: 47
Bushing 1
Diagram Reference: 48
Cover, Lead
Diagram Reference: 49
Plate, Stopper 2
Diagram Reference: 50
Grommet
Diagram Reference: 51
Washer 2
Diagram Reference: 52
Gear 2
Diagram Reference: 53
Bushing
Diagram Reference: 54
Shaft, Free Accel.
Diagram Reference: 55
Plug
Diagram Reference: 56
Grommet
Diagram Reference: 57
11
Diagram Reference: 58
Wire Harness Assy
Diagram Reference: 59
Grip, Control Lever
Diagram Reference: 60
Trim & Tilt Switch Assy
Diagram Reference: 61
Nut 1
Diagram Reference: 63
Trim & Tilt Switch Assy
Diagram Reference: 64
Grommet 2
Diagram Reference: 65
Plate, Shift
Diagram Reference: 66
Lever, Control
Diagram Reference: 67
Cover
Diagram Reference: 68
Plug
Diagram Reference: 69
Screw, Pan Head
Diagram Reference: 70
