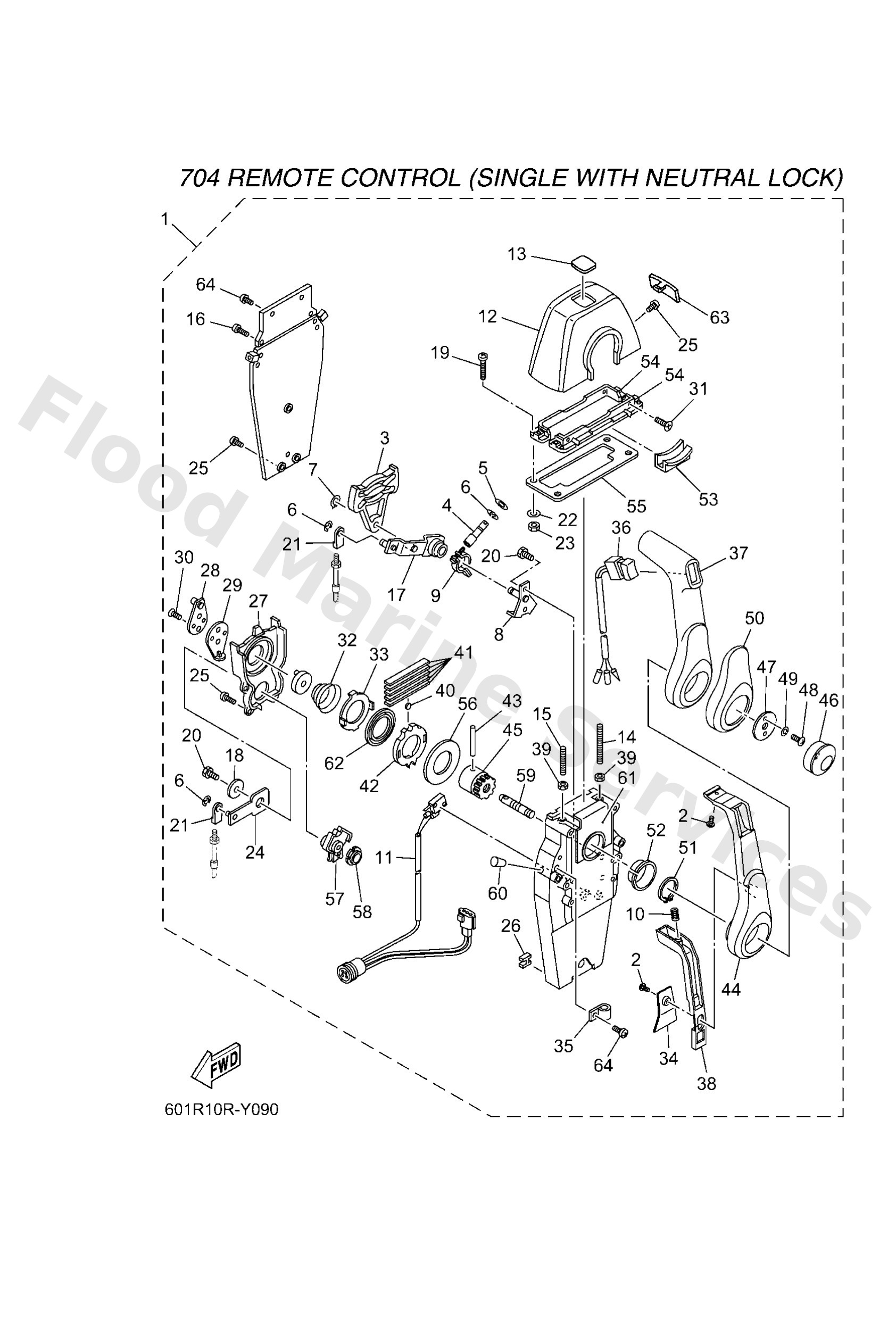

Diagram: REMOTE CONTROL ASSY 6

Diagram

Parts List

70448205T0 (FOR SINGLE WITH PT/T SW.)
704 single top mount (mec rc)
Diagram Reference: 1
Screw 1
Diagram Reference: 2
Plate, cam
Diagram Reference: 3
Shaft, friction
Diagram Reference: 4
Spacer
Diagram Reference: 5
Circlip (701)
Diagram Reference: 6
Circlip 1
Diagram Reference: 7
Shaft, throttle
Diagram Reference: 8
Friction, throttle
Diagram Reference: 9
Spring, neutral lock
Diagram Reference: 10
Neutral switch assembly
Diagram Reference: 11
Cover
Diagram Reference: 12
Graphic
Diagram Reference: 13
Screw
Diagram Reference: 14
Screw1
Diagram Reference: 15
Screw, panhead (a93)
Diagram Reference: 16
Arm, throttle
Diagram Reference: 17
Washer 1
Diagram Reference: 18
Screw,panhead (eg9)
Diagram Reference: 19
Bolt (fj0)
Diagram Reference: 20
Cable end, remote control 2
Diagram Reference: 21
Washer 1
Diagram Reference: 22
Nut, hexagon (663)
Diagram Reference: 23
Arm, shift
Diagram Reference: 24
Screw 1
Diagram Reference: 25
Anchor, cable
Diagram Reference: 26
Housing, gear
Diagram Reference: 27
Arm, drive
Diagram Reference: 28
-
Diagram Reference: 29
Screw flat head
Diagram Reference: 30
Screw (704)
Diagram Reference: 31
Spring, free accel.
Diagram Reference: 32
Plate, lock
Diagram Reference: 33
-
Diagram Reference: 34
Clamp
Diagram Reference: 35
Trim & tilt switch assembly
Diagram Reference: 36
-
Diagram Reference: 37
-
Diagram Reference: 38
Nut(661)
Diagram Reference: 39
Roller, free accel
Diagram Reference: 40
Spring, detent
Diagram Reference: 41
Gear
Diagram Reference: 42
Pin 2
Diagram Reference: 43
Lever, Control
Diagram Reference: 44
Shaft, drive
Diagram Reference: 45
Cover
Diagram Reference: 46
Washer 2
Diagram Reference: 47
Screw, pan head(6e5)
Diagram Reference: 48
Washer, tooth
Diagram Reference: 49
-
Diagram Reference: 50
Circlip 2
Diagram Reference: 51
Bushing 1
Diagram Reference: 52
Cover, Lead
Diagram Reference: 53
Plate, Stopper 2
Diagram Reference: 54
Grommet
Diagram Reference: 55
Washer 2
Diagram Reference: 56
Gear 2
Diagram Reference: 57
Bushing
Diagram Reference: 58
Shaft, free accel.
Diagram Reference: 59
Plug
Diagram Reference: 60
Grommet
Diagram Reference: 61
Plate, shift
Diagram Reference: 62
Plug
Diagram Reference: 63
Screw, pan head(6b0)
Diagram Reference: 64
