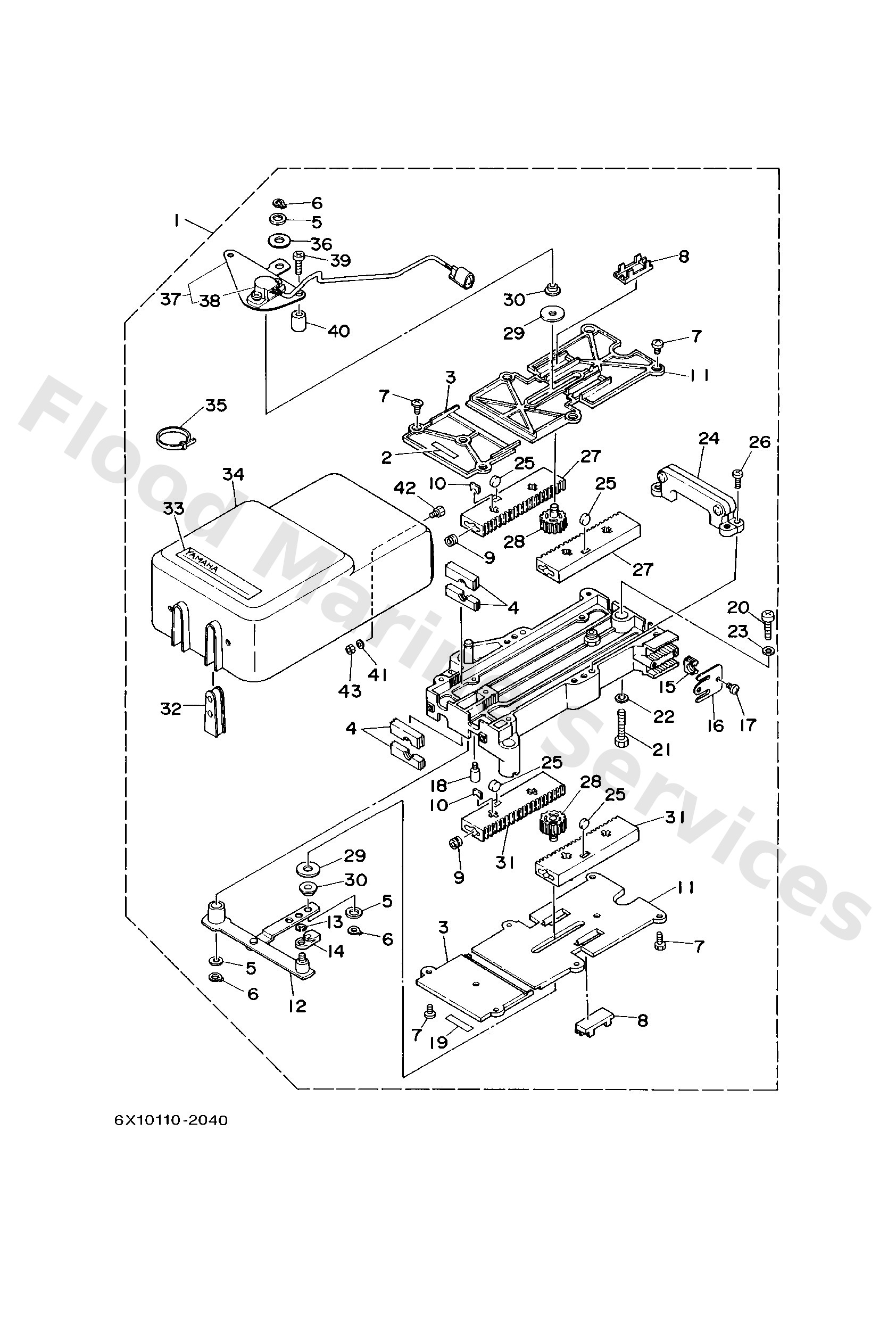

Diagram: REMOTE CONTROL ASSY2 (JUNCTION)

Diagram

Parts List

Junction Box (Dual Station)
Diagram Reference: 1
-
Diagram Reference: 2
Cover
Diagram Reference: 3
Hook, Cable
Diagram Reference: 4
Washer, Plain
Diagram Reference: 5
Circlip 1
Diagram Reference: 6
Screw 1
Diagram Reference: 7
Cap, lock arm
Diagram Reference: 8
Cable, end
Diagram Reference: 9
Set-plate, cable
Diagram Reference: 10
Cover 1
Diagram Reference: 11
Arm, Throttle
Diagram Reference: 12
Circlip (701)
Diagram Reference: 13
Cable end, remote control 2
Diagram Reference: 14
Hook, Cable
Diagram Reference: 15
-
Diagram Reference: 16
Screw, pan head(62x)
Diagram Reference: 17
-
Diagram Reference: 18
-
Diagram Reference: 19
Screw 2
Diagram Reference: 20
-
Diagram Reference: 21
Washer, plain (663)
Diagram Reference: 22
Washer, Plain
Diagram Reference: 23
Shift Housing Comp.
Diagram Reference: 24
Roller, Detent
Diagram Reference: 25
Screw (M5X0.8X12)
Diagram Reference: 26
Gear
Diagram Reference: 27
Gear 2
Diagram Reference: 28
Washer
Diagram Reference: 29
Bushing 1
Diagram Reference: 30
-
Diagram Reference: 31
-
Diagram Reference: 32
Graphic
Diagram Reference: 33
-
Diagram Reference: 34
Band
Diagram Reference: 35
Spacer 2
Diagram Reference: 36
Arm, Shift
Diagram Reference: 37
Throttle sensor assembly
Diagram Reference: 38
Screw (M5X0.8X25)
Diagram Reference: 39
Spacer, Remote Control
Diagram Reference: 40
Ybs66-5 washer, plain
Diagram Reference: 41
-
Diagram Reference: 42
Nut, hexagon (663)
Diagram Reference: 43
