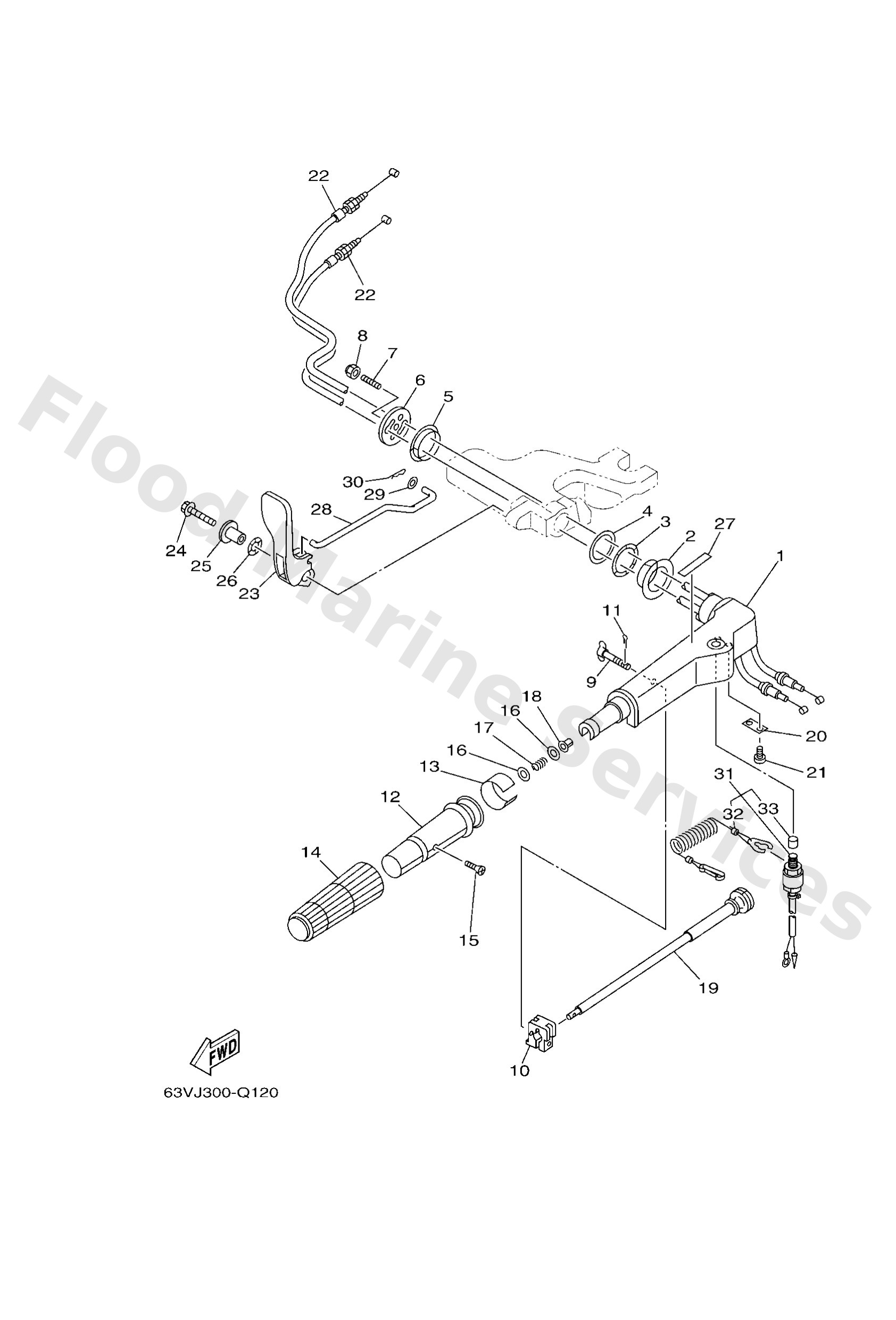

Diagram: STEERING

Diagram

Parts List

Handle, steering
Diagram Reference: 1
Bush(63v)
Diagram Reference: 2
Washer, wave(63v)
Diagram Reference: 3
Washer, plate(63v)
Diagram Reference: 4
Bush(63v)
Diagram Reference: 5
Cover, handle steering
Diagram Reference: 6
Bolt, stud
Diagram Reference: 7
Nut, nylon (6j8)
Diagram Reference: 8
Bolt, friction adjusting
Diagram Reference: 9
Piece, friction
Diagram Reference: 10
Pin, cotter
Diagram Reference: 11
Grip, steering handle
Diagram Reference: 12
Indicator, throttle
Diagram Reference: 13
Rubber, handle
Diagram Reference: 14
Screw, countersunk
Diagram Reference: 15
Washer, plate(6g9)
Diagram Reference: 16
Spring (655)
Diagram Reference: 17
Bushing (650)
Diagram Reference: 18
Lever, throttle
Diagram Reference: 19
Stay
Diagram Reference: 20
Screw,pan head (646)
Diagram Reference: 21
Throttle cable assembly
Diagram Reference: 22
Handle, gear shift
Diagram Reference: 23
Bolt, with washer(6l2)
Diagram Reference: 24
Collar
Diagram Reference: 25
Washer, wave(6l2)
Diagram Reference: 26
Indicator, shift
Diagram Reference: 27
Link, shift rod
Diagram Reference: 28
Washer plate 626427510000
Diagram Reference: 29
Clip 620436610000
Diagram Reference: 30
Engine stop switch assembly
Diagram Reference: 31
Lanyard, stop switch
Diagram Reference: 32
Cap
Diagram Reference: 33
