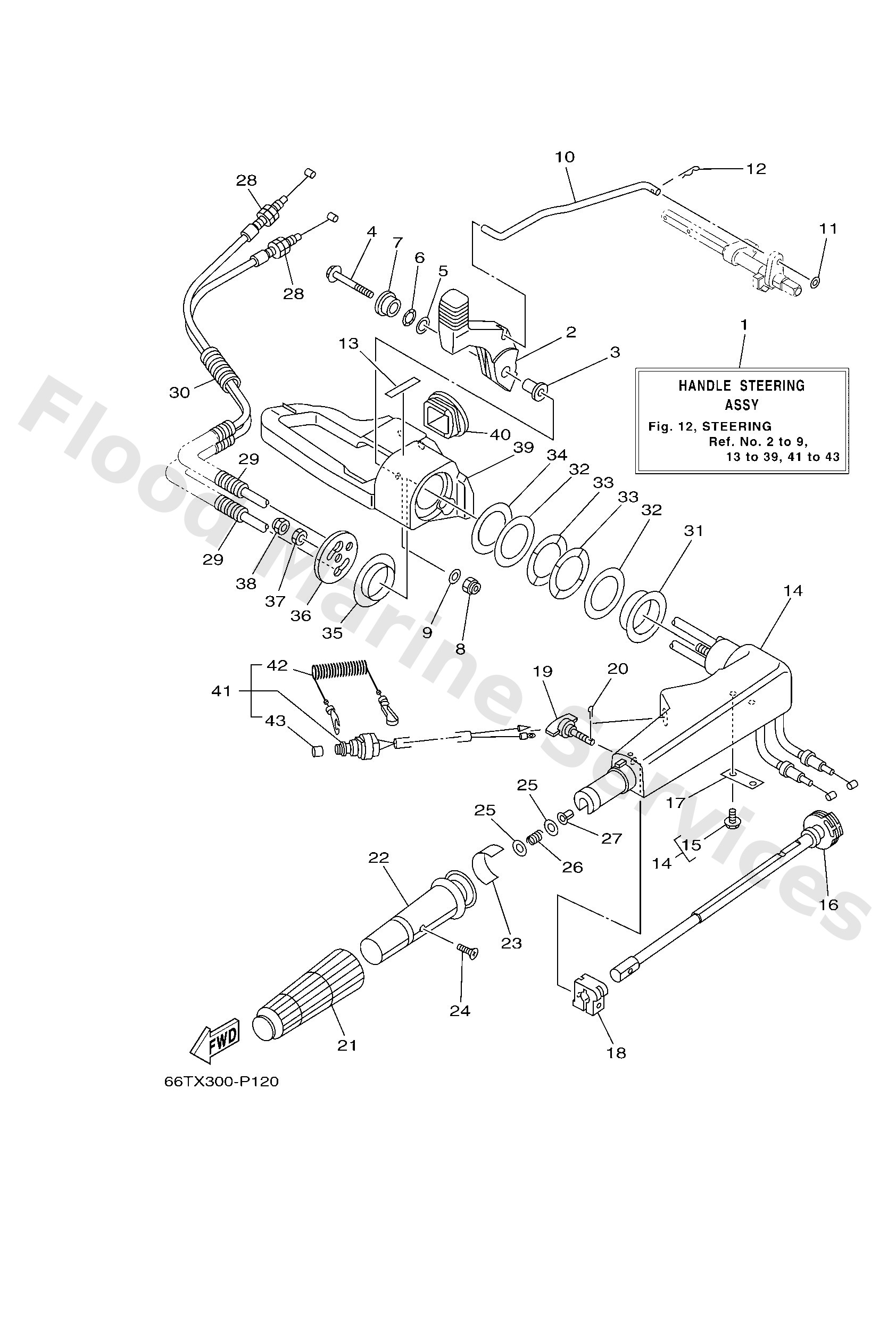

Diagram: STEERING

Diagram

Parts List

Handle steering assembly
Diagram Reference: 1
Handle, gear shift
Diagram Reference: 2
Collar
Diagram Reference: 3
Bolt, hexagon w/w deep recess
Diagram Reference: 4
Washer, plate
Diagram Reference: 5
Washer, wave (666)
Diagram Reference: 6
Bolt, handle joint
Diagram Reference: 7
Nut, nylon (6g1)
Diagram Reference: 8
Ybs66-6 washer, plain
Diagram Reference: 9
Link, shift rod
Diagram Reference: 10
Ybs66-6 washer, plain
Diagram Reference: 11
Clip 620436610000
Diagram Reference: 12
Indicator, shift
Diagram Reference: 13
Handle, steering
Diagram Reference: 14
Bolt
Diagram Reference: 15
Lever, throttle
Diagram Reference: 16
Stay
Diagram Reference: 17
Piece, friction
Diagram Reference: 18
Bolt, friction adjusting
Diagram Reference: 19
Pin, cotter
Diagram Reference: 20
Rubber, handle
Diagram Reference: 21
Grip, steering handle
Diagram Reference: 22
Indicator, throttle
Diagram Reference: 23
Screw, countersunk
Diagram Reference: 24
Washer, plate(6g9)
Diagram Reference: 25
Spring (655)
Diagram Reference: 26
Bushing (650)
Diagram Reference: 27
Throttle cable assembly
Diagram Reference: 28
Hose
Diagram Reference: 29
Hose
Diagram Reference: 30
Bushing
Diagram Reference: 31
Washer, plate
Diagram Reference: 32
Washer, wave
Diagram Reference: 33
Washer, plate
Diagram Reference: 34
Bush
Diagram Reference: 35
Cover, handle steering
Diagram Reference: 36
Nut (682)
Diagram Reference: 37
Nut, nylon (6e5)
Diagram Reference: 38
Bracket
Diagram Reference: 39
Grommet
Diagram Reference: 40
Engine stop switch assembly
Diagram Reference: 41
Lanyard, stop switch
Diagram Reference: 42
Cap
Diagram Reference: 43
