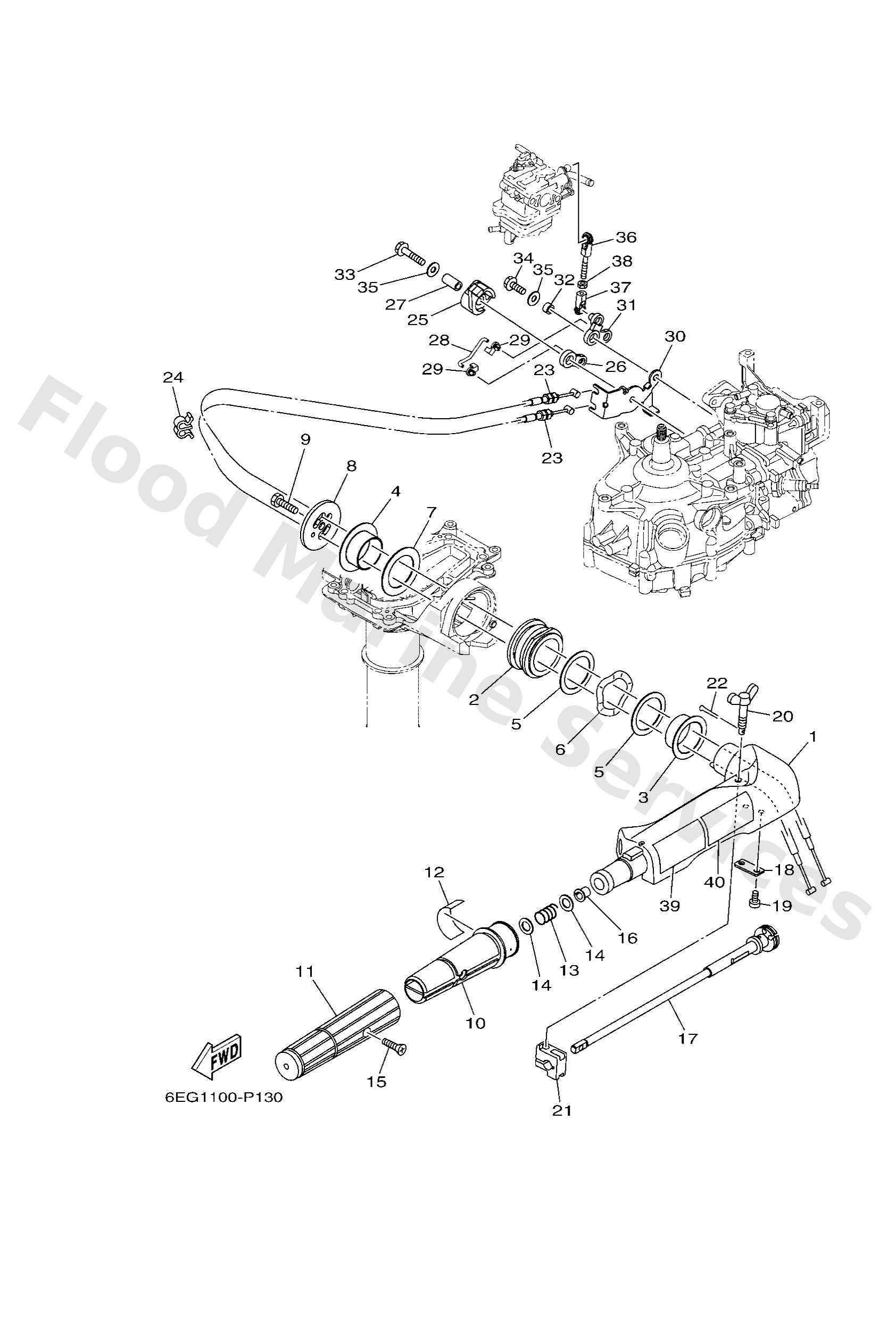

Diagram: STEERING

Diagram

Parts List

Handle, steering
Diagram Reference: 1
Bushing, rubber
Diagram Reference: 2
Bushing
Diagram Reference: 3
Bushing 2
Diagram Reference: 4
Washer
Diagram Reference: 5
Washer, wave
Diagram Reference: 6
Washer 2
Diagram Reference: 7
Cover, handle stee
Diagram Reference: 8
Bolt, hexagon deep recess
Diagram Reference: 9
Grip, steering han
Diagram Reference: 10
Rubber, handle
Diagram Reference: 11
Indicator, throttl
Diagram Reference: 12
Spring (655)
Diagram Reference: 13
Washer, plate(6g9)
Diagram Reference: 14
Screw, countersunk
Diagram Reference: 15
Bushing (650)
Diagram Reference: 16
Lever, throttle
Diagram Reference: 17
Stay
Diagram Reference: 18
Screw,pan head (646)
Diagram Reference: 19
Bolt, friction adjusting
Diagram Reference: 20
Friction, steering
Diagram Reference: 21
Pin, cotter
Diagram Reference: 22
Throttle cable ass
Diagram Reference: 23
Clamp(6h0)
Diagram Reference: 24
Pulley
Diagram Reference: 25
Lever, free accel.
Diagram Reference: 26
Collar
Diagram Reference: 27
Link, accel.
Diagram Reference: 28
Joint, choke lever
Diagram Reference: 29
Stay, throttle wir
Diagram Reference: 30
Lever, free axle 2
Diagram Reference: 31
Collar(6r8)
Diagram Reference: 32
Bolt, hexagon w/w deep recess
Diagram Reference: 33
Bolt, hexagon w/w deep recess
Diagram Reference: 34
Washer, plate (6e5)
Diagram Reference: 35
Joint, link 2
Diagram Reference: 36
Joint, link
Diagram Reference: 37
Nut, hexagon (663)
Diagram Reference: 38
Label, warning (ge
Diagram Reference: 39
Label, warning (ge
Diagram Reference: 40
