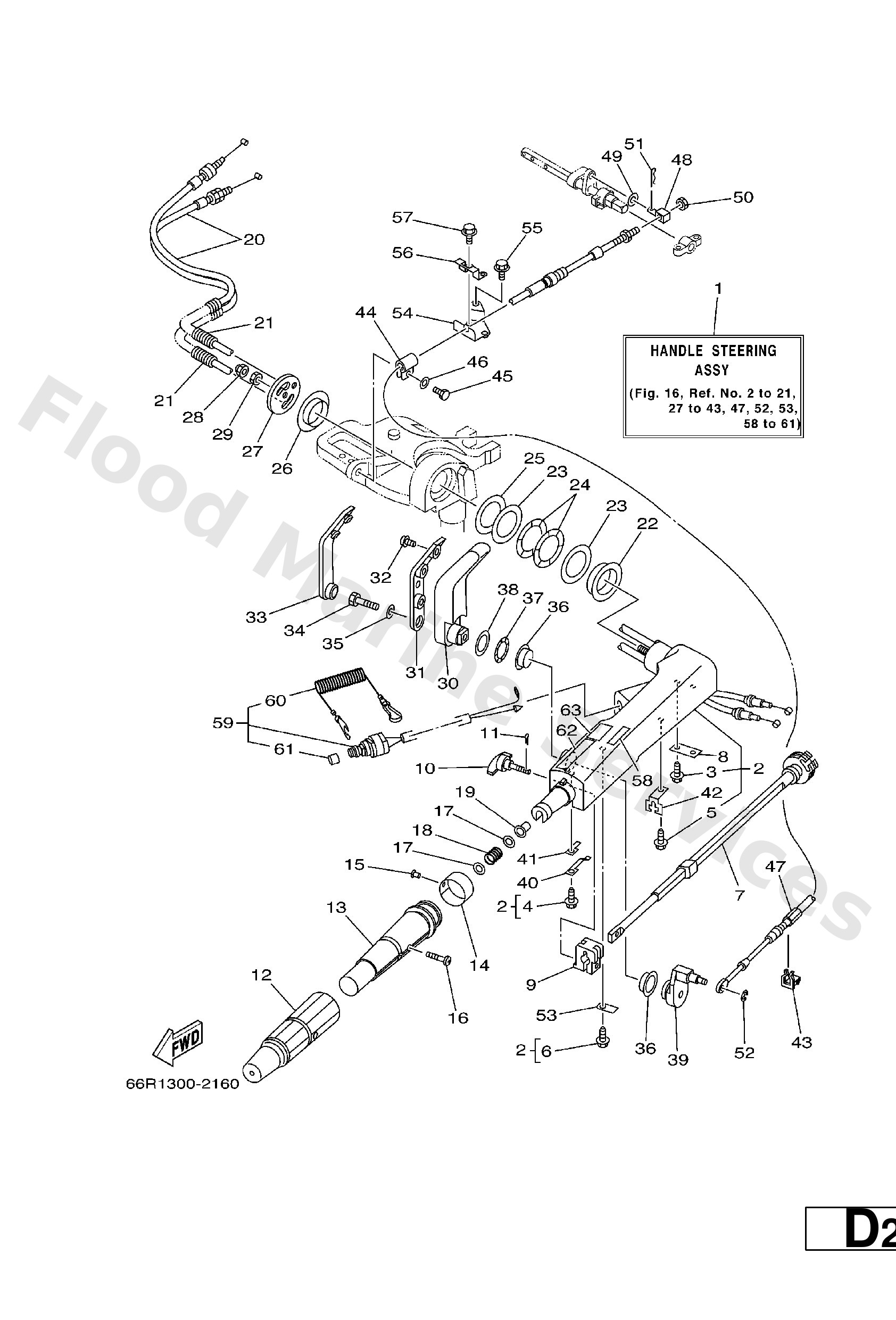

Diagram: STEERING

Diagram

Parts List

Bolt
Diagram Reference: 3
Bolt
Diagram Reference: 4
Lever, Throttle
Diagram Reference: 7
Stay
Diagram Reference: 8
Piece, friction
Diagram Reference: 9
Bolt, friction adjusting
Diagram Reference: 10
Pin, cotter
Diagram Reference: 11
Rubber, handle
Diagram Reference: 12
Grip, steering handle
Diagram Reference: 13
Indicator, Throttle
Diagram Reference: 14
Rivet(6l5)
Diagram Reference: 15
Screw, countersunk
Diagram Reference: 16
Washer, plate(6g9)
Diagram Reference: 17
Spring (655)
Diagram Reference: 18
Bushing (650)
Diagram Reference: 19
Cable, throttle 1
Diagram Reference: 20
Hose
Diagram Reference: 21
Bushing
Diagram Reference: 22
Washer, plate
Diagram Reference: 23
Washer, wave
Diagram Reference: 24
Washer, plate
Diagram Reference: 25
Bush
Diagram Reference: 26
Cover, handle steering
Diagram Reference: 27
Nut, nylon (6e5)
Diagram Reference: 28
Nut (682)
Diagram Reference: 29
Handle, gear shift
Diagram Reference: 30
Lever, shift control
Diagram Reference: 31
Screw, with washer(6b0)
Diagram Reference: 32
Bushing, rubber
Diagram Reference: 33
Bolt, hexagon (fj1)
Diagram Reference: 34
Washer, plain (663)
Diagram Reference: 35
Bush
Diagram Reference: 36
Washer, wave
Diagram Reference: 37
Washer, plate
Diagram Reference: 38
Cam plate, handle
Diagram Reference: 39
Spring
Diagram Reference: 40
Bracket
Diagram Reference: 41
Clamp, cable 1
Diagram Reference: 42
Clamp, cable 1
Diagram Reference: 43
Clamp
Diagram Reference: 44
Bolt(gh1)
Diagram Reference: 45
Washer, plain (646)
Diagram Reference: 46
Cable
Diagram Reference: 47
Cable end, remote control
Diagram Reference: 48
Washer (6a0)
Diagram Reference: 49
Nut
Diagram Reference: 50
Clip 620436610000
Diagram Reference: 51
Circlip (eu0)
Diagram Reference: 52
Stopper
Diagram Reference: 53
Bracket, Remote Control 1
Diagram Reference: 54
Bracket, remote control 2
Diagram Reference: 56
Bolt, hexagon w/w deep recess
Diagram Reference: 57
Indicator, shift
Diagram Reference: 58
Engine stop switch assembly
Diagram Reference: 59
Lanyard, stop switch
Diagram Reference: 60
Cap
Diagram Reference: 61
Label, caution 7
Diagram Reference: 62
Label, Caution 7
