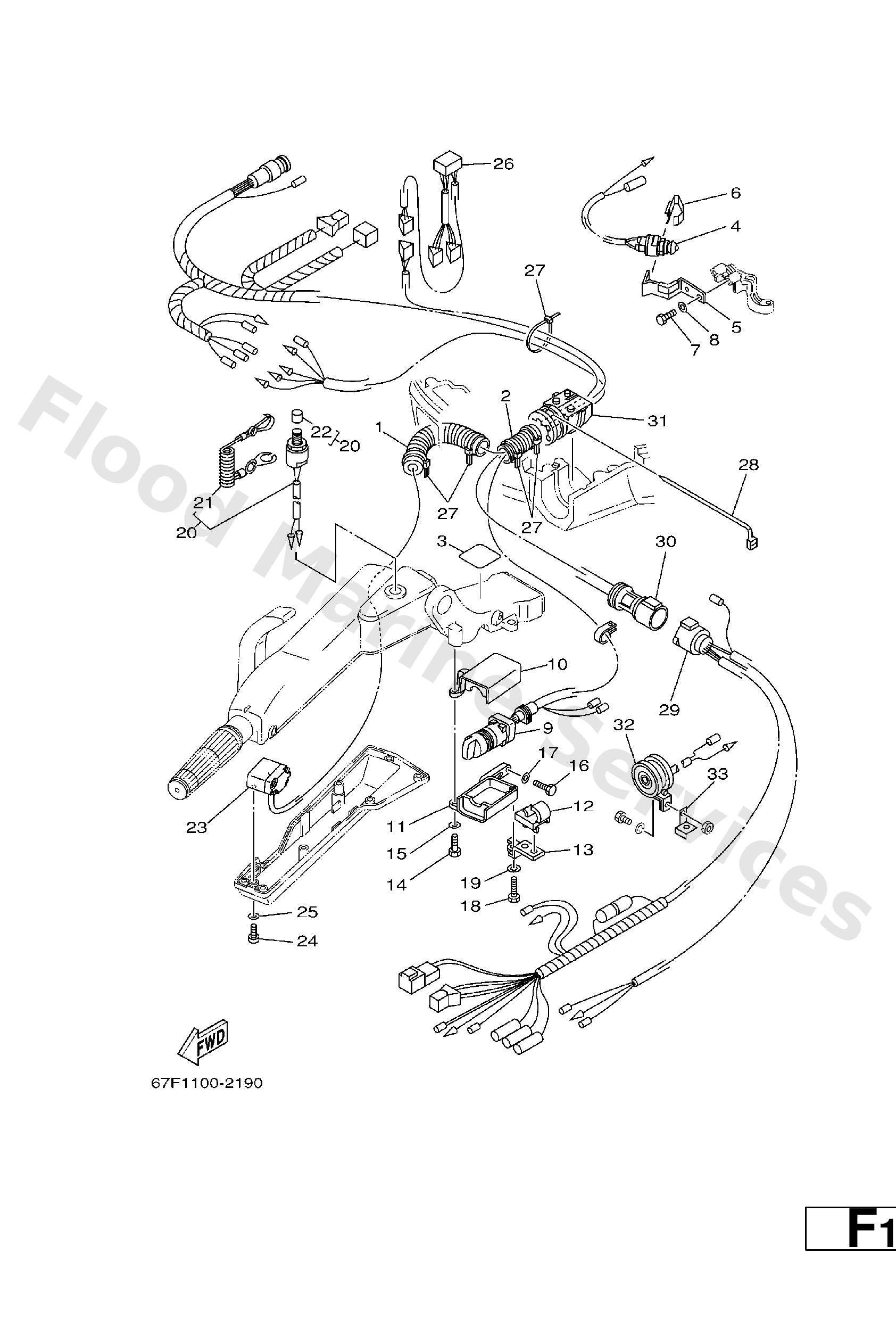

Diagram: STEERING 2

Diagram

Parts List

9044624M79 (AP)
Hose
Diagram Reference: 1
6K38355700 (AP)
Tube
Diagram Reference: 2
67G4273500 (AP)
Protector
Diagram Reference: 3
6888254011 (AP)
Neutral switch assembly
Diagram Reference: 4
67G8255401 (AP)
Stay, Neutral Switch
Diagram Reference: 5
62Y8255500 (AP)
Damper, Main Switch 1
Diagram Reference: 6
9709506014 (AP)
Bolt(gj3)
Diagram Reference: 7
9299506600 (AP)
Washer, plain (646)
Diagram Reference: 8
67G8251030 (AP)
Main Switch assembly
Diagram Reference: 9
Cover, main switch 1
Diagram Reference: 10
Cover, main switch 2
Diagram Reference: 11
63D2436700 (AP)
Clamp, fuel pipe 2
Diagram Reference: 12
63D2436400 (AP)
Stay
Diagram Reference: 13
9709506025 (AP)
Bolt
Diagram Reference: 14
9709506020 (AP)
Bolt(7u8)
Diagram Reference: 16
9709506030 (AP)
Bolt(jf7)
Diagram Reference: 18
63D8257500 (AP)
Engine stop switch assembly
Diagram Reference: 20
Lanyard, stop switch
Diagram Reference: 21
Cap
Diagram Reference: 22
67G8256300 (AP)
Trim & tilt switch assembly
Diagram Reference: 23
9788506016 (AP)
Screw, pan head(6b0)
Diagram Reference: 24
63D8372800 (AP)
-
Diagram Reference: 26
9046513M24 (AP)
Band, switch cord
Diagram Reference: 27
9046513M30 (AP)
Clamp
Diagram Reference: 28
6H58355311 (AP)
Wire, Lead
Diagram Reference: 29
63D8258600 (AP)
Extension, Wire Harness
Diagram Reference: 30
67G4272500 (AP)
Grommet
Diagram Reference: 31
6888338311 (AP)
Buzzer
Diagram Reference: 32
6H58338600 (AP)
Stay, Buzzer
Diagram Reference: 33
