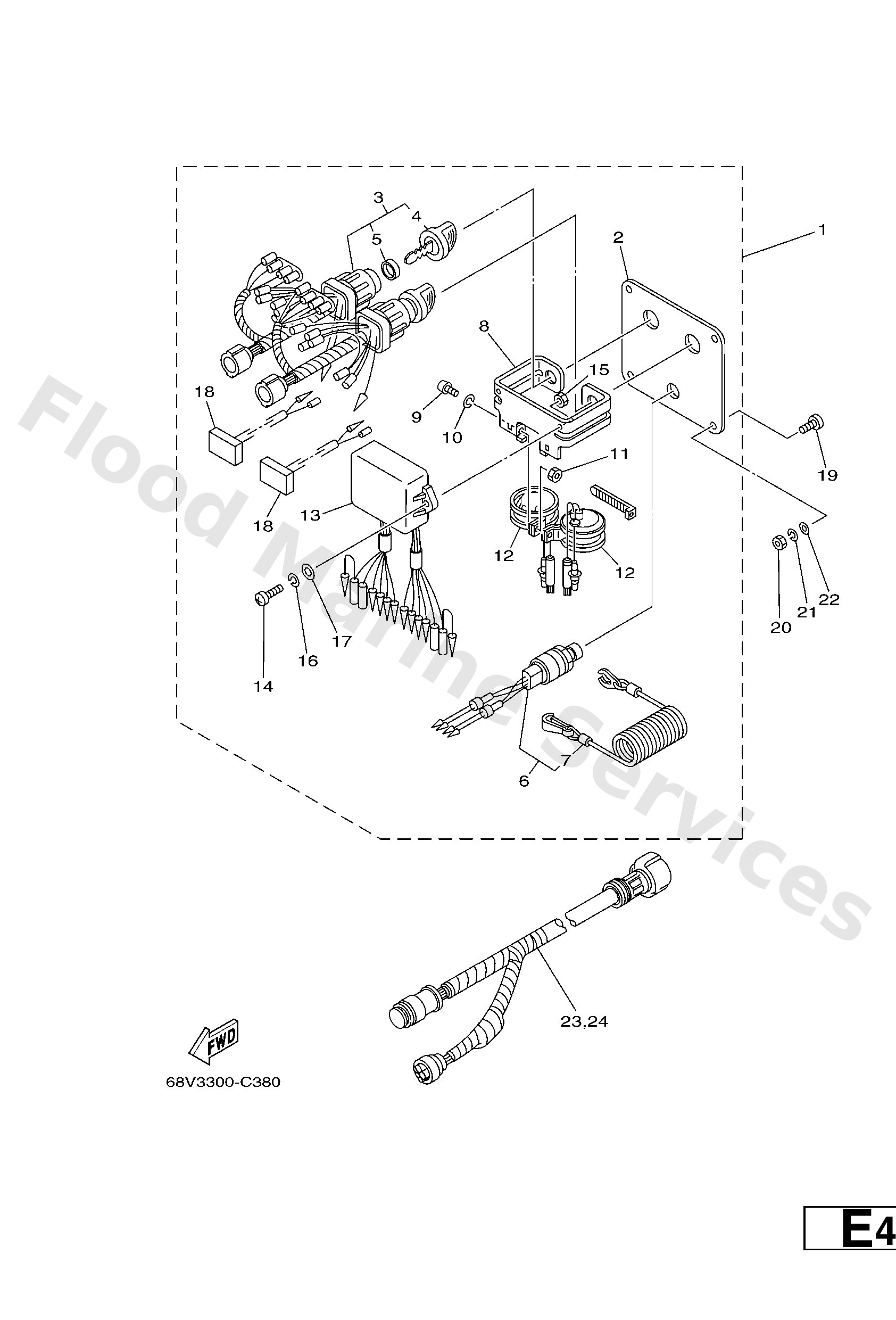

Diagram: SWITCH & PANEL

Diagram

Parts List

6K18257008 (AP)
Panel Switch Assy
Diagram Reference: 1
Plate, Panel Switch
Diagram Reference: 2
Main Switch Assy
Diagram Reference: 3
Cap, Key
Diagram Reference: 4
Cap
Diagram Reference: 5
Engine Stop Switch Assy
Diagram Reference: 6
Lanyard, Stop Switch
Diagram Reference: 7
Bracket
Diagram Reference: 8
Screw, Bind
Diagram Reference: 9
9299005100 (AP)
Washer, Spring
Diagram Reference: 21
9538005600 (AP)
Nut
Diagram Reference: 20
23
Diagram Reference: 12
Control Unit Assy
Diagram Reference: 13
Screw, Bind
Diagram Reference: 14
Nut, Hexagon
Diagram Reference: 15
Washer, Spring
Diagram Reference: 16
Washer, Plate
Diagram Reference: 17
Diode Assy
Diagram Reference: 18
9014905M05 (AP)
Screw
Diagram Reference: 19
9299005600 (AP)
Washer, Plate
Diagram Reference: 22
6K18258A40 (AP (10P))
Extension, Wire Harness (8M)
Diagram Reference: 23
61B8258A01 (AP (10P))
Extension, Wire Harness (9.5M)
Diagram Reference: 24
