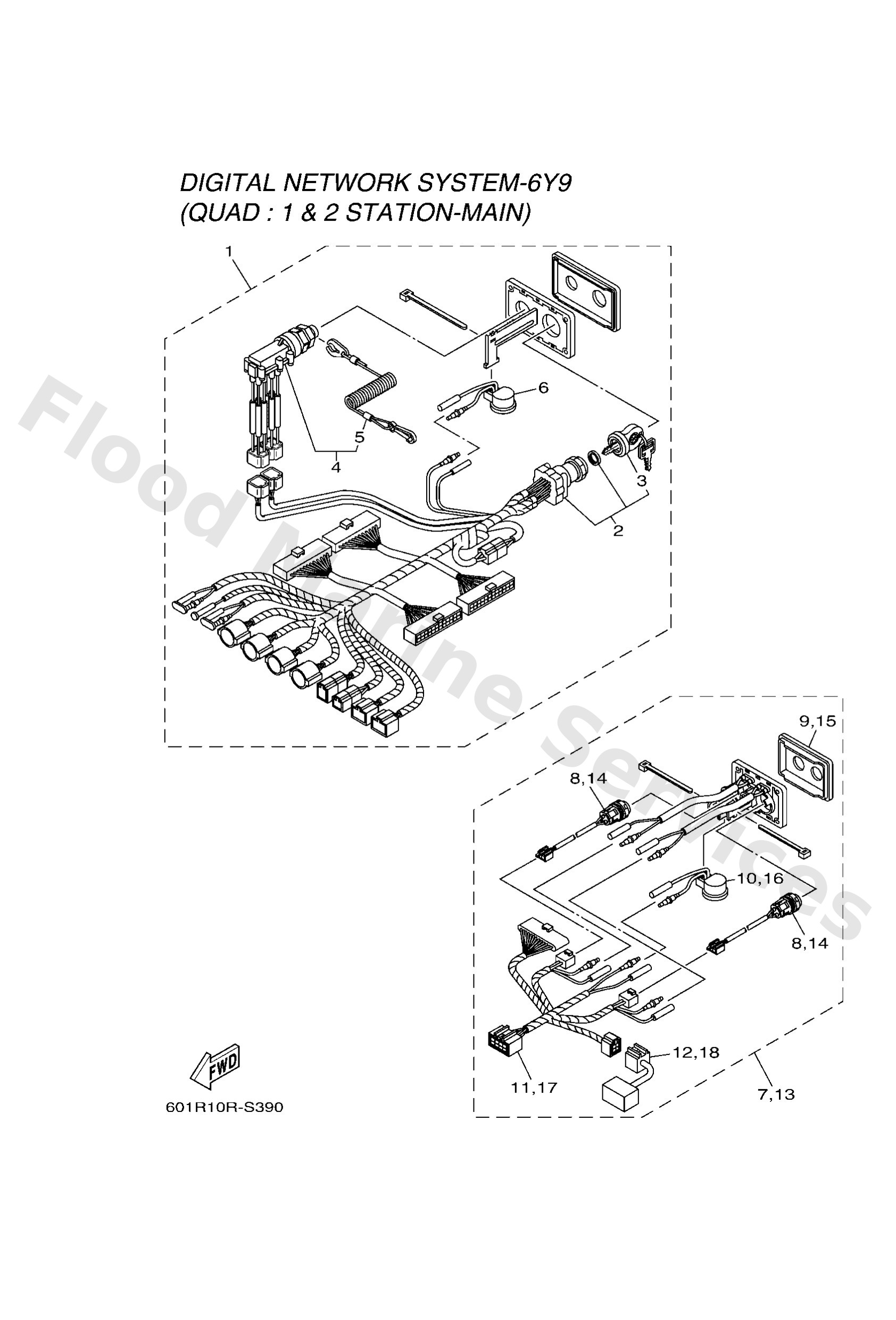

Diagram: SWITCH & PANEL 15

Diagram

Parts List

6X682570G0 (& 2 STATION MAIN)
Panel switch assembly
Diagram Reference: 1
Main switch assembly
Diagram Reference: 2
Key, main switch (6x6 m/switch
Diagram Reference: 3
Key, main switch (6x6 m/switch
Diagram Reference: 3
Key, main switch (6x6 m/switch
Diagram Reference: 3
Key, main switch (6x6 m/switch
Diagram Reference: 3
Key, main switch (6x6 m/switch
Diagram Reference: 3
Key, main switch (6x6 m/switch
Diagram Reference: 3
Key, main switch (6x6 m/switch
Diagram Reference: 3
Key, main switch (6x6 m/switch
Diagram Reference: 3
Key, main switch (6x6 m/switch
Diagram Reference: 3
Engine stop switch assembly
Diagram Reference: 4
Lanyard, stop switch
Diagram Reference: 5
Buzzer
Diagram Reference: 6
6X682570J0 (& 2 STATION MAIN)
Panel switch assembly
Diagram Reference: 7
Switch assembly
Diagram Reference: 8
Panel, switch
Diagram Reference: 9
Cord switch
Diagram Reference: 11
Diode assembly
Diagram Reference: 12
6X682570K0 (& 2 STATION MAIN)
Panel switch assembly
Diagram Reference: 13
Panel, switch
Diagram Reference: 15
