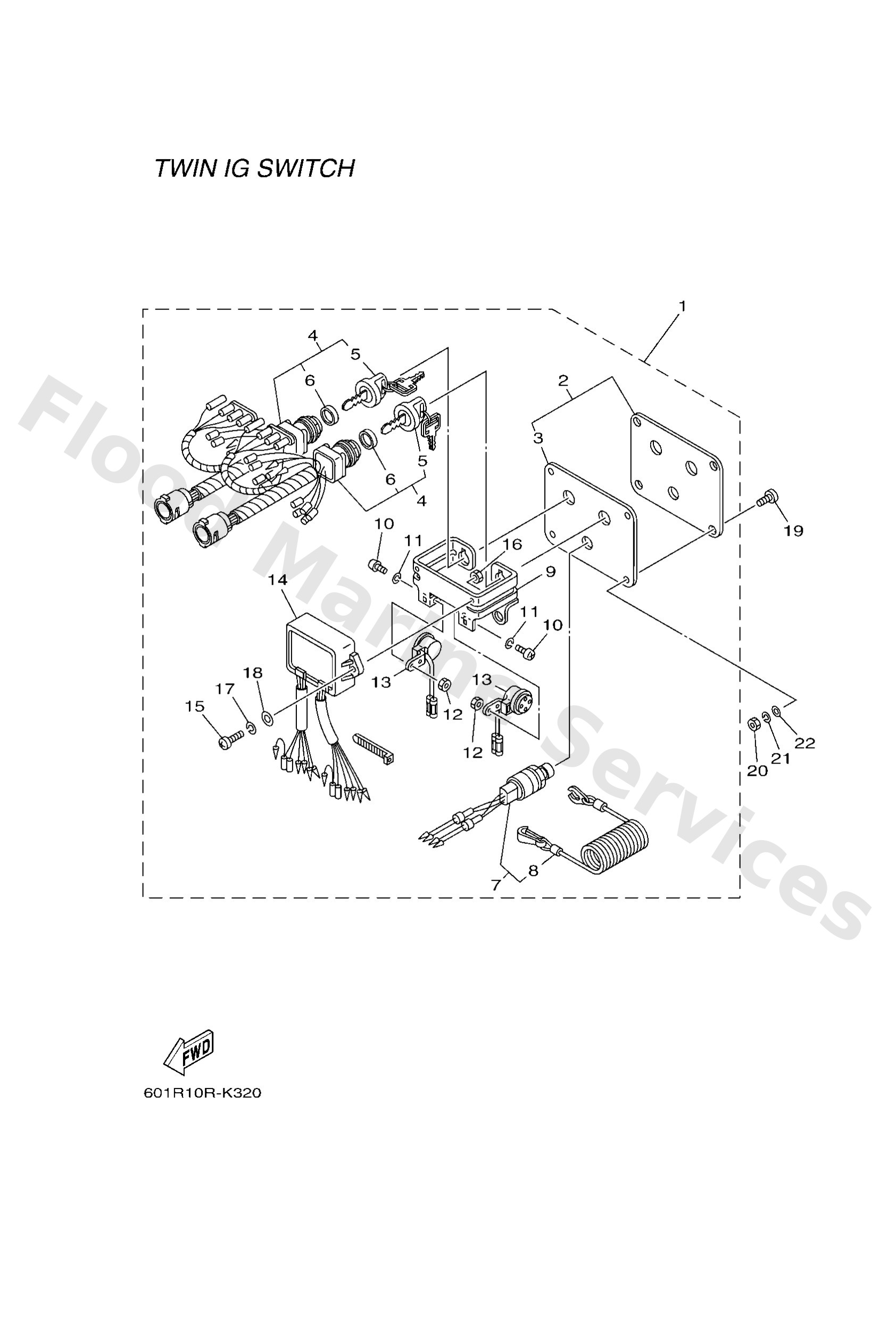

Diagram: SWITCH & PANEL 7

Diagram

Parts List

61B8257008 (WITHOUT CHOKE SW.)
Panel switch assembly
Diagram Reference: 1
Plate, panel switch
Diagram Reference: 2
Plate
Diagram Reference: 3
Main switch assembly
Diagram Reference: 4
Cap, key
Diagram Reference: 5
Cap
Diagram Reference: 6
Engine stop switch assembly
Diagram Reference: 7
Lanyard, stop switch
Diagram Reference: 8
Bracket
Diagram Reference: 9
Screw, bind(6k1)
Diagram Reference: 10
Ybs67-5 washer, spring
Diagram Reference: 11
Nut, hexagon (663)
Diagram Reference: 12
Buzzer
Diagram Reference: 13
Control Unit assembly
Diagram Reference: 14
Screw, bind (j17)
Diagram Reference: 15
Nut(661)
Diagram Reference: 16
Washer(6a1)
Diagram Reference: 17
Washer, plain (646)
Diagram Reference: 18
Screw(6k0)
Diagram Reference: 19
Washer, plain (646)
Diagram Reference: 22
