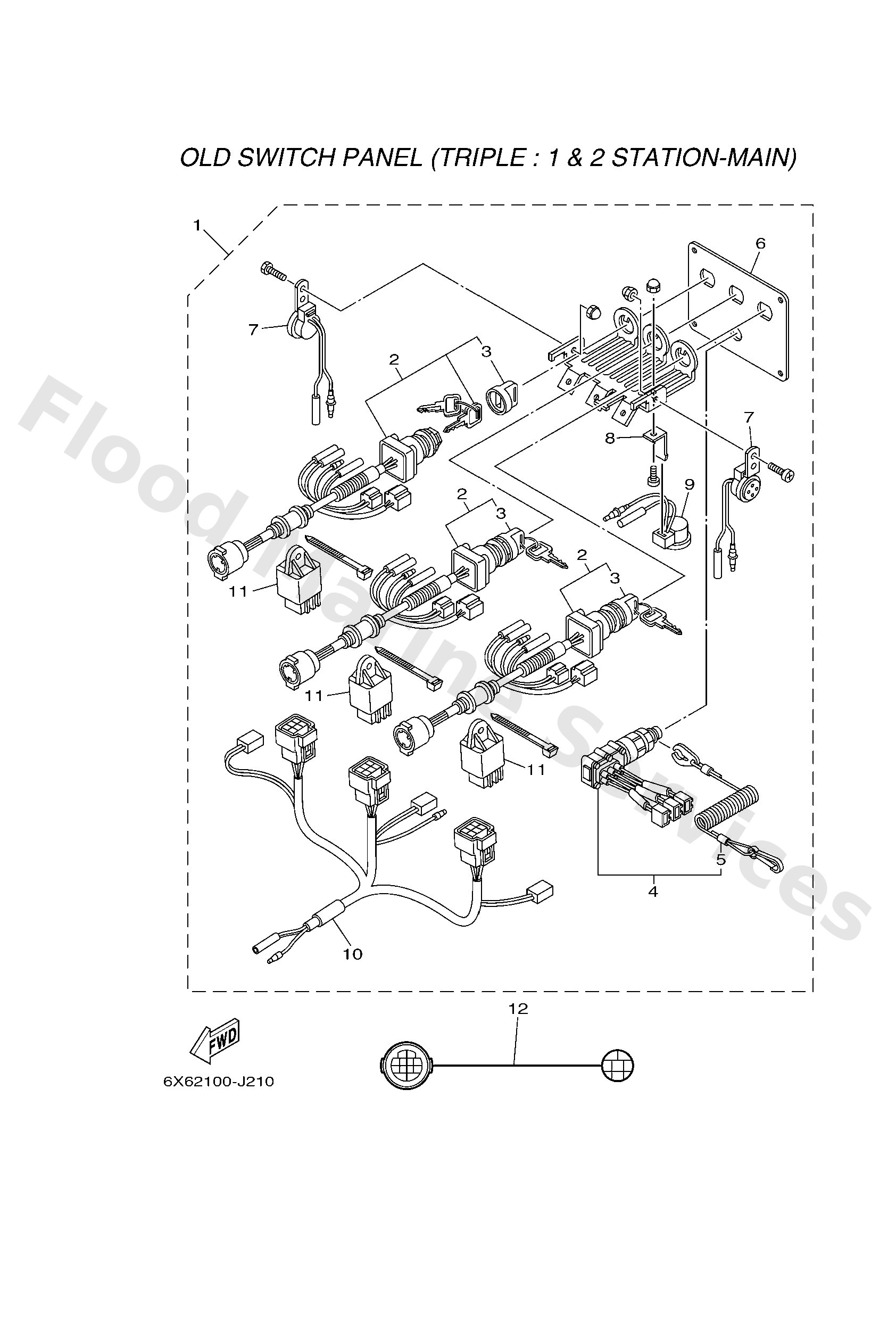

Diagram: SWITCH & PANEL 7 (TRIPLE)

Diagram

Parts List

6X58257001 (& 2 STATION MAIN)
Panel switch assembly
Diagram Reference: 1
Main switch assembly
Diagram Reference: 2
Cap, key
Diagram Reference: 3
Engine stop switch assembly
Diagram Reference: 4
Lanyard, stop switch
Diagram Reference: 5
Panel, switch
Diagram Reference: 6
Buzzer
Diagram Reference: 7
Stay, cord clamp
Diagram Reference: 8
Buzzer
Diagram Reference: 9
Wire, lead
Diagram Reference: 10
Relay assembly
Diagram Reference: 11
Extension, wire harness
Diagram Reference: 12
