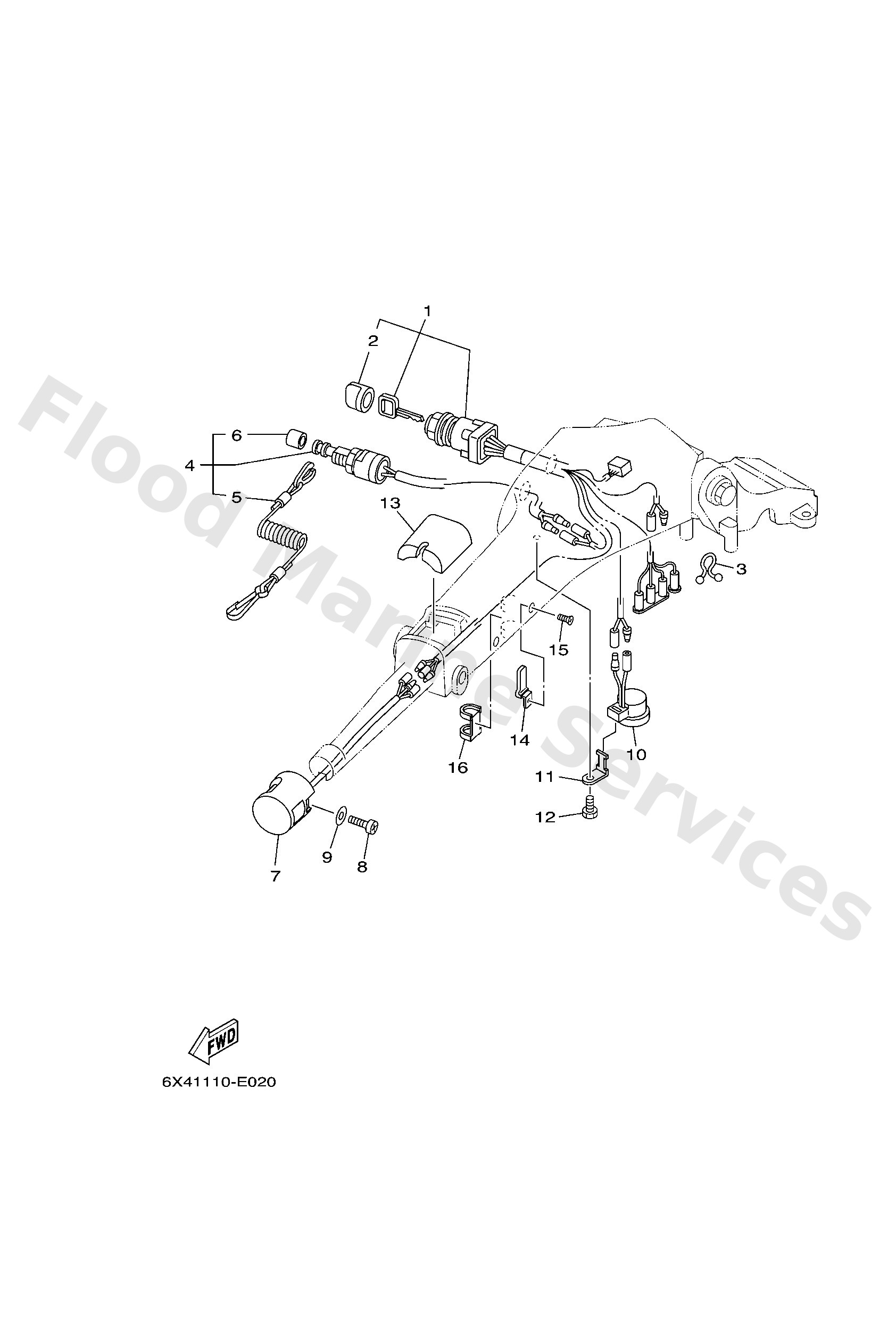

Diagram: TILLER HANDLE ELECTRICAL

Diagram

Parts List

Main switch assembly
Diagram Reference: 1
Cap, key
Diagram Reference: 2
Clamp
Diagram Reference: 3
Engine stop switch assembly
Diagram Reference: 4
Lanyard, stop switch
Diagram Reference: 5
Cap
Diagram Reference: 6
Trim & tilt switch assembly
Diagram Reference: 7
Screw pan head
Diagram Reference: 8
Washer, plain (646)
Diagram Reference: 9
Buzzer
Diagram Reference: 10
Stay, buzzer
Diagram Reference: 11
Bolt(gj3)
Diagram Reference: 12
Cover
Diagram Reference: 13
Plate
Diagram Reference: 14
Screw, flat head
Diagram Reference: 15
Grommet
Diagram Reference: 16
