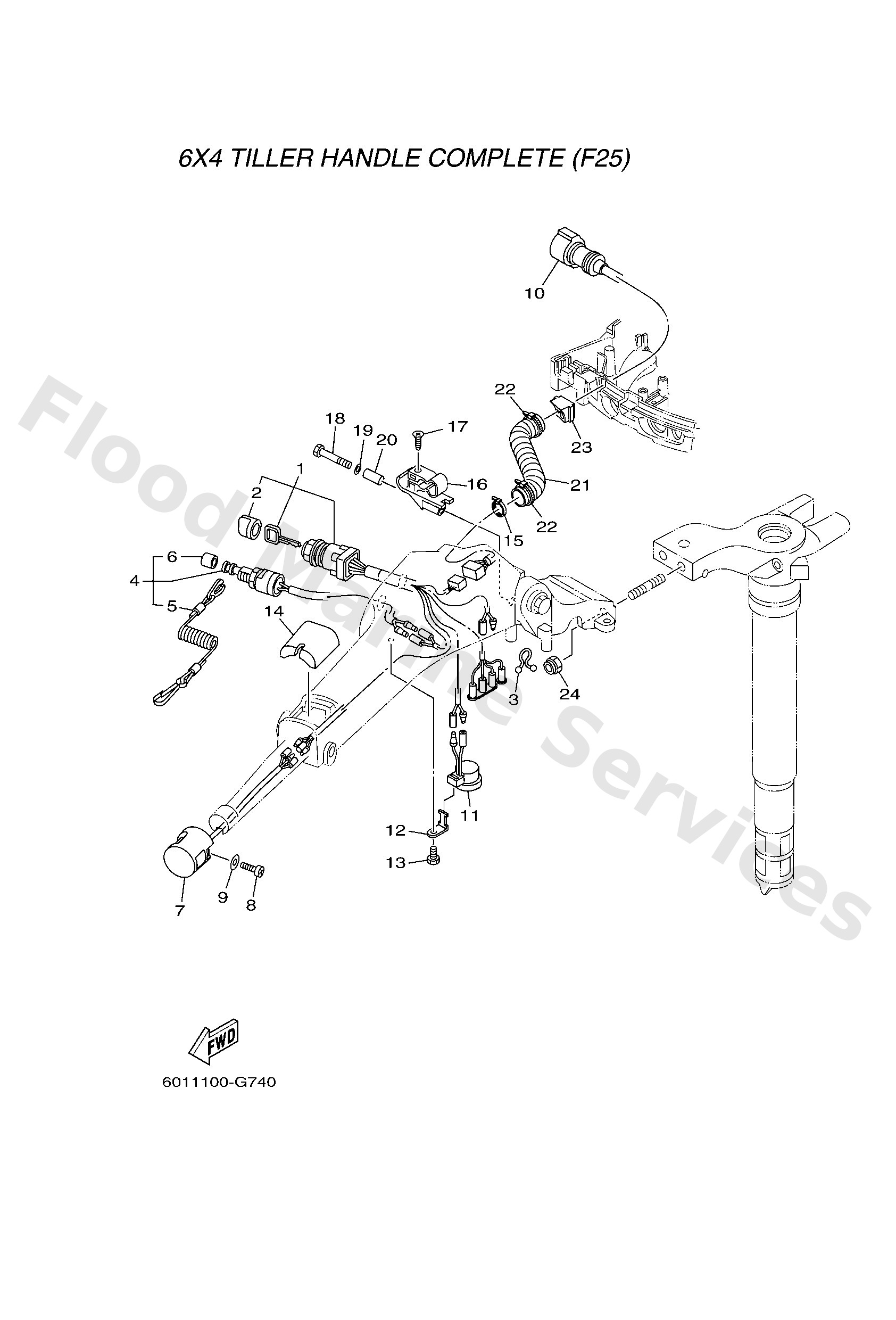

Diagram: TILLER HANDLE KIT 2

Diagram

Parts List

Main switch assembly
Diagram Reference: 1
Cap, key
Diagram Reference: 2
Clamp
Diagram Reference: 3
Engine stop switch assembly
Diagram Reference: 4
Lanyard, stop switch
Diagram Reference: 5
Cap
Diagram Reference: 6
Trim & tilt switch assembly
Diagram Reference: 7
Screw pan head
Diagram Reference: 8
Washer, plain (646)
Diagram Reference: 9
Ext., wire harness (l:950mm)
Diagram Reference: 10
Buzzer
Diagram Reference: 11
Stay, buzzer
Diagram Reference: 12
Bolt(gj3)
Diagram Reference: 13
Cover
Diagram Reference: 14
Clamp(6h4)
Diagram Reference: 15
Clamp, cord
Diagram Reference: 16
Screw, tapping(6e7)
Diagram Reference: 17
Bolt(j52)
Diagram Reference: 18
Washer, plain (646)
Diagram Reference: 19
Collar(61n)
Diagram Reference: 20
Tube
Diagram Reference: 21
Band, switch cord
Diagram Reference: 22
Grommet
Diagram Reference: 23
Nut, self-locking
Diagram Reference: 24
