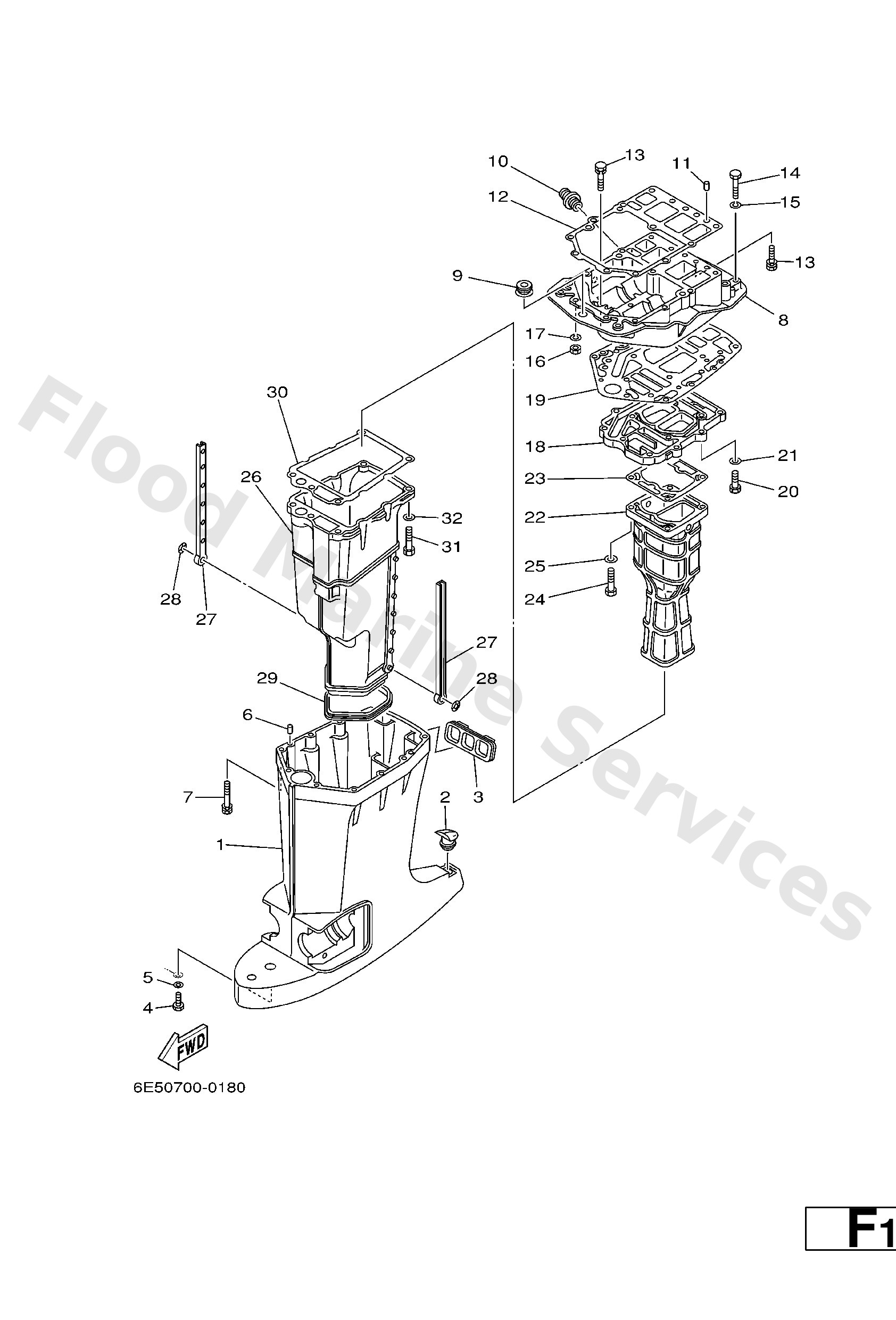

Diagram: UPPER CASING
Parts List
Casing, upper
Diagram Reference: 1
Seal, rubber
Diagram Reference: 3
Bolt
Diagram Reference: 4
Washer, plain (646)
Diagram Reference: 5
Pin, dowel b (6e5)
Diagram Reference: 6
Bolt, with washer
Diagram Reference: 7
Guide, exhaust
Diagram Reference: 8
Grommet
Diagram Reference: 9
Joint, hose
Diagram Reference: 10
Gasket, upper casing
Diagram Reference: 12
Bolt, hexagon (fj1)
Diagram Reference: 13
Bolt, hexagon
Diagram Reference: 14
Ybs67-8 washer, spring
Diagram Reference: 15
Nut(661)
Diagram Reference: 16
Manifold, ext. 1
Diagram Reference: 18
Gasket, upper casing
Diagram Reference: 19
Bolt, hexagon (fj1)
Diagram Reference: 20
Washer, plain (663)
Diagram Reference: 21
Manifold, exhaust
Diagram Reference: 22
Gasket, exhaust manifold
Diagram Reference: 23
Muffler 1
Diagram Reference: 26
Damper, muffler
Diagram Reference: 27
Nut, spring (6e5)
Diagram Reference: 28
Gasket, muffler
Diagram Reference: 29
Gasket, exhaust manifold
Diagram Reference: 30
