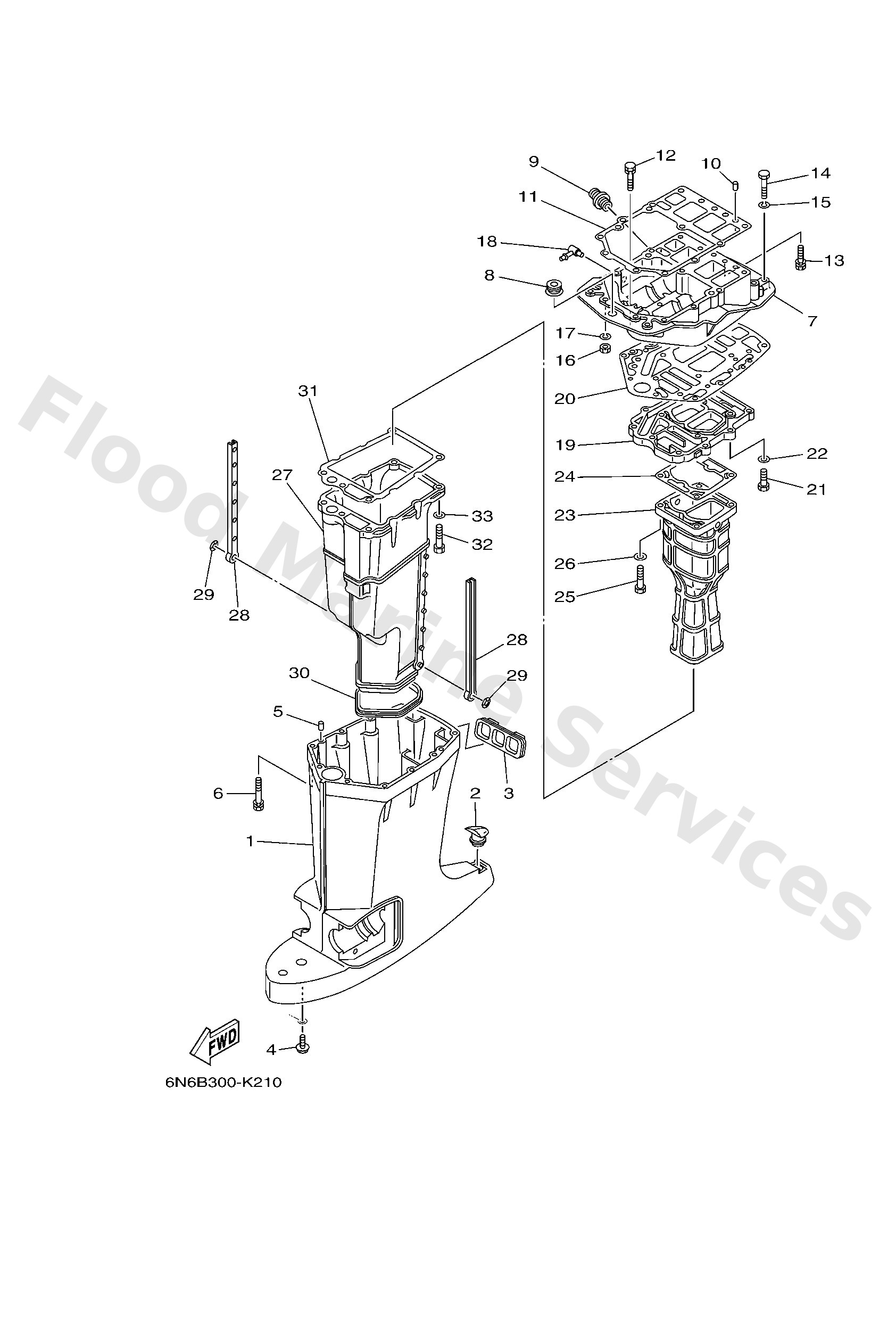

Diagram: UPPER CASING

Diagram

Parts List

6E545111028D (L(20.3"))
Casing, upper
Diagram Reference: 1
Cap
Diagram Reference: 2
Seal, rubber
Diagram Reference: 3
Bolt, flange(7ht)
Diagram Reference: 4
Pin, dowel b (6e5)
Diagram Reference: 5
Bolt, with washer
Diagram Reference: 6
6G54113711CA (FLUSHING KIT)
Guide, exhaust
Diagram Reference: 7
Grommet
Diagram Reference: 8
Joint, hose
Diagram Reference: 9
Gasket, upper casing
Diagram Reference: 11
Bolt, hexagon (fj1)
Diagram Reference: 12
Bolt, with washer
Diagram Reference: 13
Bolt, hexagon
Diagram Reference: 14
Ybs67-8 washer, spring
Diagram Reference: 15
Nut(661)
Diagram Reference: 16
6H11137200 (FLUSHING KIT)
Nipple, hose
Diagram Reference: 18
Manifold, ext. 1
Diagram Reference: 19
Gasket, upper casing
Diagram Reference: 20
Bolt, hexagon (fj1)
Diagram Reference: 21
Washer, plain (663)
Diagram Reference: 22
Manifold, exhaust
Diagram Reference: 23
Gasket, exhaust manifold
Diagram Reference: 24
Muffler 1
Diagram Reference: 27
Damper, muffler
Diagram Reference: 28
Nut, spring (6e5)
Diagram Reference: 29
Gasket, muffler
Diagram Reference: 30
Gasket, exhaust manifold
Diagram Reference: 31
