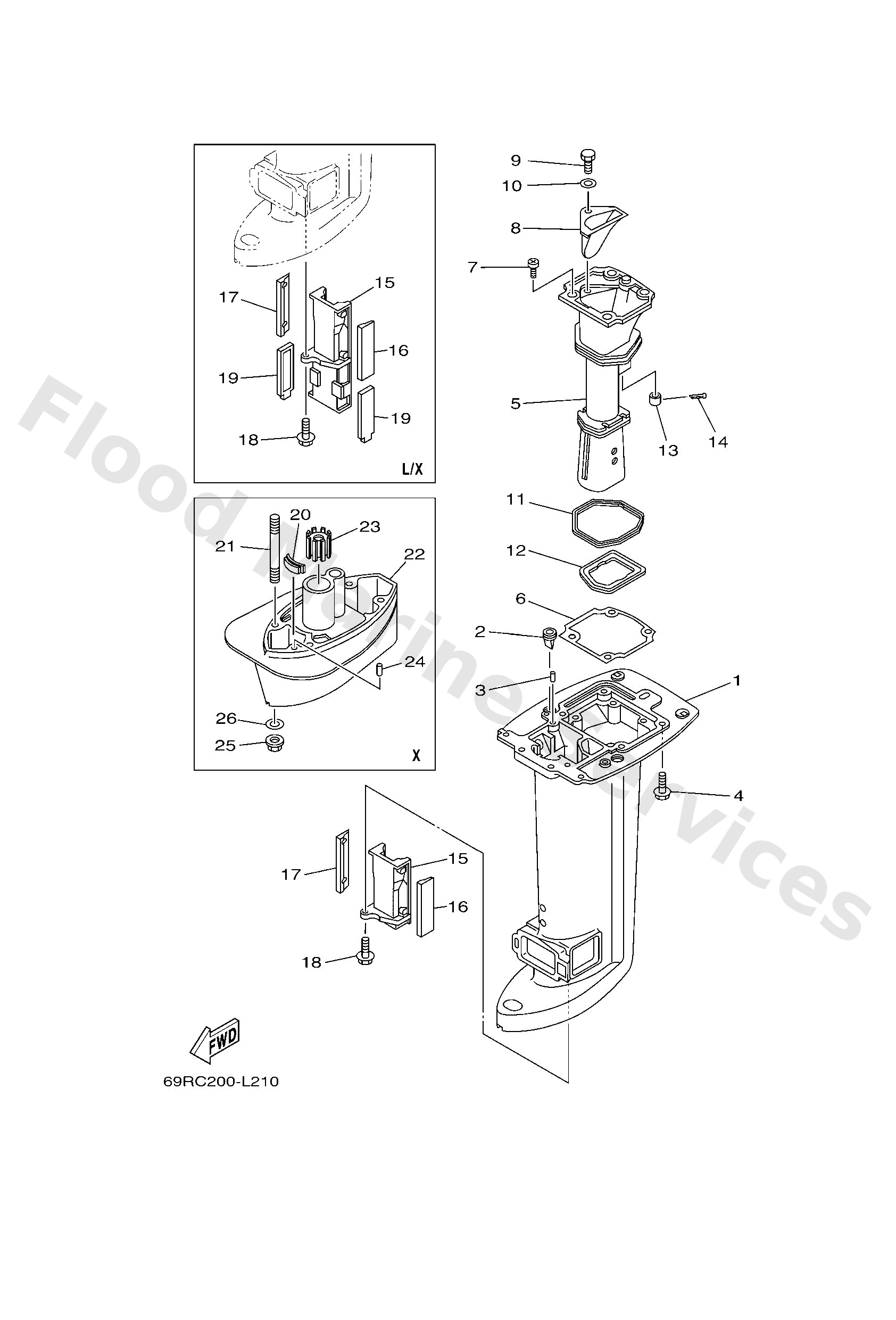

Diagram: UPPER CASING

Diagram

Parts List

69P45111104D (L(21.6"),X(25.0"))
Casing, upper
Diagram Reference: 1
69P45111004D (S(16.7"))
Casing, upper
Diagram Reference: 1
Rubber, seal 2
Diagram Reference: 2
Pin, dowel (614)
Diagram Reference: 3
Bolt, hexagon w/w deep recess
Diagram Reference: 4
69P4113101CA (UR FOR STD)
Manifold, ext. 1
Diagram Reference: 5
Manifold, ext. 1
Diagram Reference: 5
Gasket, exhaust manifold
Diagram Reference: 6
Screw pan head
Diagram Reference: 7
Guide, exhaust
Diagram Reference: 8
Bolt, hexagon
Diagram Reference: 9
Washer, plain (663)
Diagram Reference: 10
Seal, ext. 1
Diagram Reference: 11
Seal, ext. 2
Diagram Reference: 12
Gasket, exhaust manifold 3
Diagram Reference: 13
Pin cotter
Diagram Reference: 14
69P4746700CA (S(16.7"))
Plate, Guide
Diagram Reference: 15
69P4746710CA (L(21.6"),X(25.0"))
Plate, guide
Diagram Reference: 15
Seal
Diagram Reference: 16
Seal 2
Diagram Reference: 17
Bolt(7u8)
Diagram Reference: 18
69P4515900 (L(21.6"),X(25.0"))
Damper
Diagram Reference: 19
61N4537500 (X(25.0"))
Damper, seal
Diagram Reference: 20
9011610M33 (X(25.0"))
-
Diagram Reference: 21
61N45211314D (X(25.0"))
-
Diagram Reference: 22
6894531800 (X(25.0"))
Bushing, drive shaft 3
Diagram Reference: 23
9360611M24 (X(25.0"))
Pin, dowel
Diagram Reference: 24
9017910M03 (X(25.0"))
Nut (689)
Diagram Reference: 25
9299510600 (X(25.0"))
Washer, plate
Diagram Reference: 26
