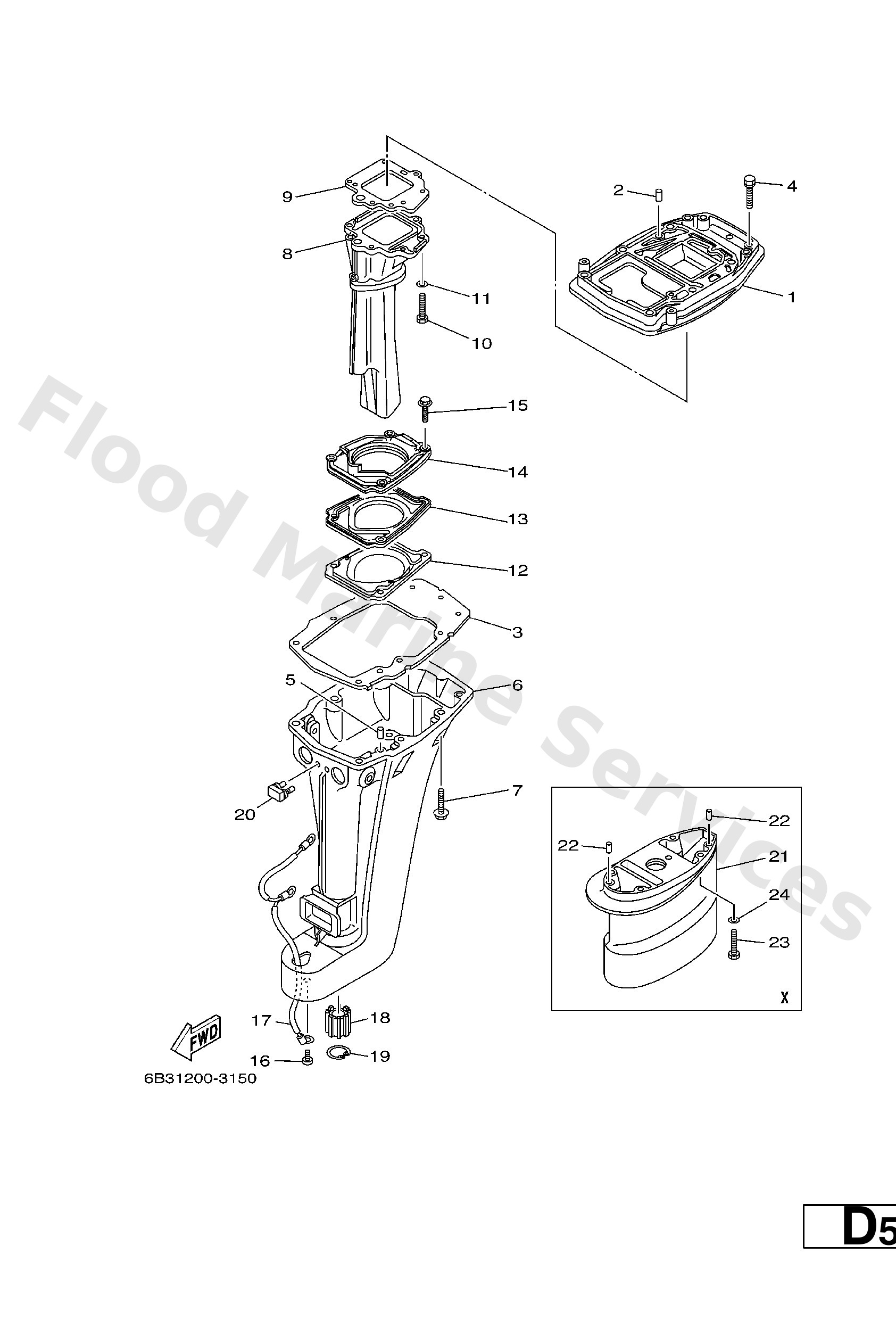

Diagram: UPPER CASING

Diagram

Parts List

Guide, exhaust
Diagram Reference: 1
Pin, dowel (614)
Diagram Reference: 22
Gasket, upper casing
Diagram Reference: 3
Bolt, with washer
Diagram Reference: 4
Casing, upper
Diagram Reference: 6
Casing, upper
Diagram Reference: 6
Bolt, with washer
Diagram Reference: 7
Manifold, ext. 1
Diagram Reference: 8
6B4−41131−10−5B (UR ANTI−CORROSIVE)
Manifold, Ext. 1
Diagram Reference: 8
Gasket,exhaust manifold 1
Diagram Reference: 9
Bolt(7u8)
Diagram Reference: 10
Washer, plain (646)
Diagram Reference: 11
Plate, seal damper
Diagram Reference: 12
Seal
Diagram Reference: 13
Protector
Diagram Reference: 14
Protector
Diagram Reference: 14
Bolt (6f5)
Diagram Reference: 15
Screw, pan head(6m7)
Diagram Reference: 16
Wire, lead 2
Diagram Reference: 17
Bushing, drive shaft
Diagram Reference: 18
Circlip (650)
Diagram Reference: 19
Stopper, upper mount
Diagram Reference: 20
Extension
Diagram Reference: 21
Bolt(70w)
Diagram Reference: 23
Washer, plain (663)
Diagram Reference: 24
