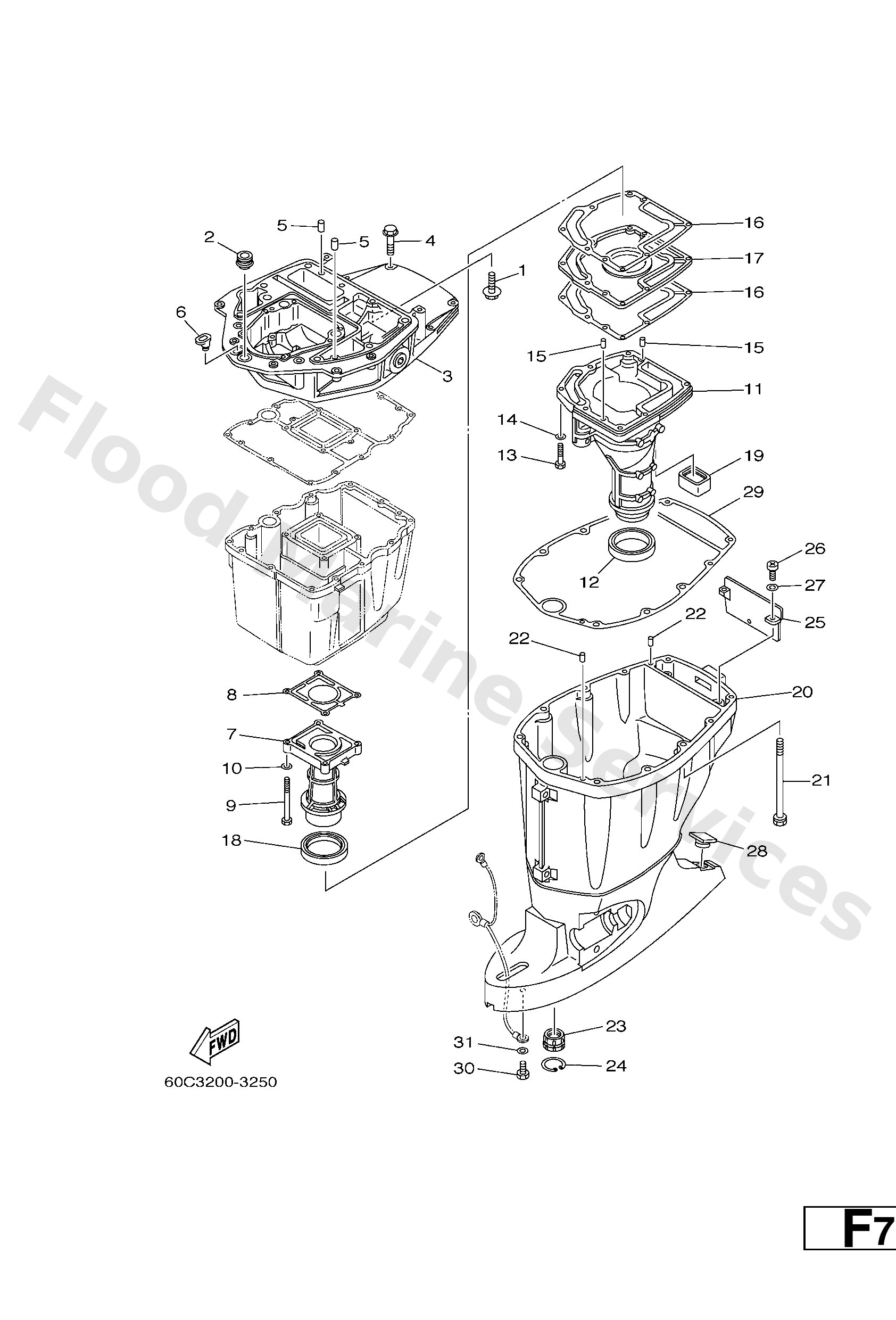

Diagram: UPPER CASING

Diagram

Parts List

Bolt, with washer
Diagram Reference: 1
Grommet
Diagram Reference: 2
Guide, exhaust
Diagram Reference: 3
Bolt, hexagon w/w deep recess
Diagram Reference: 4
Pin, dowel(6t4)
Diagram Reference: 5
Grommet
Diagram Reference: 6
Manifold, ext. 1
Diagram Reference: 7
Gasket, exhaust manifold 1
Diagram Reference: 8
Bolt(4kg)
Diagram Reference: 9
Washer, plain (646)
Diagram Reference: 10
60C14711305B (X (25.3"))
Muffler 1
Diagram Reference: 11
Gasket, muffler
Diagram Reference: 12
Bolt(jf7)
Diagram Reference: 13
Pin, dowel
Diagram Reference: 15
Gasket, exhaust manifold
Diagram Reference: 16
Plate
Diagram Reference: 17
Seal, ext. 1
Diagram Reference: 18
Seal
Diagram Reference: 19
68V45111318D (X (25.3"))
Casing, upper
Diagram Reference: 20
Bolt, with washer
Diagram Reference: 21
Bushing, drive shaft 3
Diagram Reference: 23
Circlip (6a0)
Diagram Reference: 24
Cover, upper casing
Diagram Reference: 25
Screw pan head
Diagram Reference: 26
Washer, plain (646)
Diagram Reference: 27
Cap
Diagram Reference: 28
Gasket, upper casing
Diagram Reference: 29
Bolt
Diagram Reference: 30
