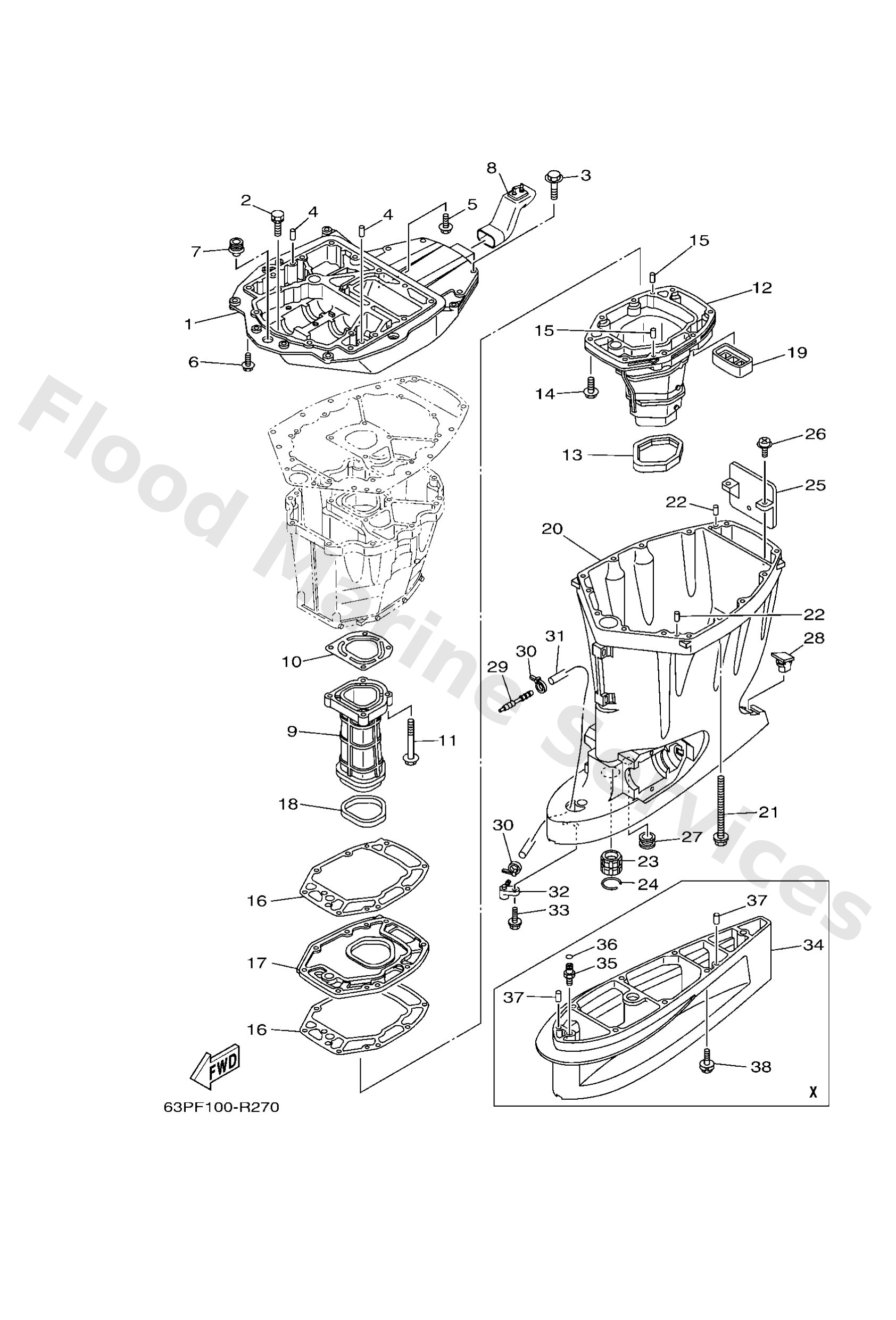

Diagram: UPPER CASING

Diagram

Parts List

Guide, exhaust
Diagram Reference: 1
Bolt, with washer
Diagram Reference: 2
Bolt, hexagon w/w deep recess
Diagram Reference: 3
9360816M16 (X(25.3"))
Pin, dowel(6t4)
Diagram Reference: 37
Bolt, with washer
Diagram Reference: 5
Bolt, hexagon w/w deep recess
Diagram Reference: 6
Grommet
Diagram Reference: 7
Seal, rubber
Diagram Reference: 8
Manifold, ext. 1
Diagram Reference: 9
Gasket, exhaust manifold 1
Diagram Reference: 10
Bolt, hexagon w/w deep recess
Diagram Reference: 11
Muffler 1
Diagram Reference: 12
Gasket, muffler
Diagram Reference: 13
Bolt(70w)
Diagram Reference: 14
Pin, dowel
Diagram Reference: 15
Gasket, exhaust manifold
Diagram Reference: 16
Plate
Diagram Reference: 17
Seal, ext. 1
Diagram Reference: 18
Seal
Diagram Reference: 19
Casing, upper
Diagram Reference: 20
Bolt, with washer
Diagram Reference: 21
Bushing, drive shaft 3
Diagram Reference: 23
Circlip (6a0)
Diagram Reference: 24
Cover, exhaust
Diagram Reference: 25
Screw, with washer(6h2)
Diagram Reference: 26
Damper, water seal 2
Diagram Reference: 27
Cap
Diagram Reference: 28
End, nipple
Diagram Reference: 29
9046511M10 (FOR LAN SPEED)
Clamp
Diagram Reference: 30
Hose (l1050)
Diagram Reference: 31
9044507018 (FOR LAN SPEED)
Hose (l1457)
Diagram Reference: 31
Nipple, hose
Diagram Reference: 32
Bolt, with washer(61n)
Diagram Reference: 33
63P45211008D (X(25.3"))
Extension
Diagram Reference: 34
63P4537800 (X(25.3"))
Nipple, hose
Diagram Reference: 35
9321007003 (X(25.3"))
O-ring (11m)
Diagram Reference: 36
9759510645 (X(25.3"))
Bolt, hexagon w/w deep recess
Diagram Reference: 38
