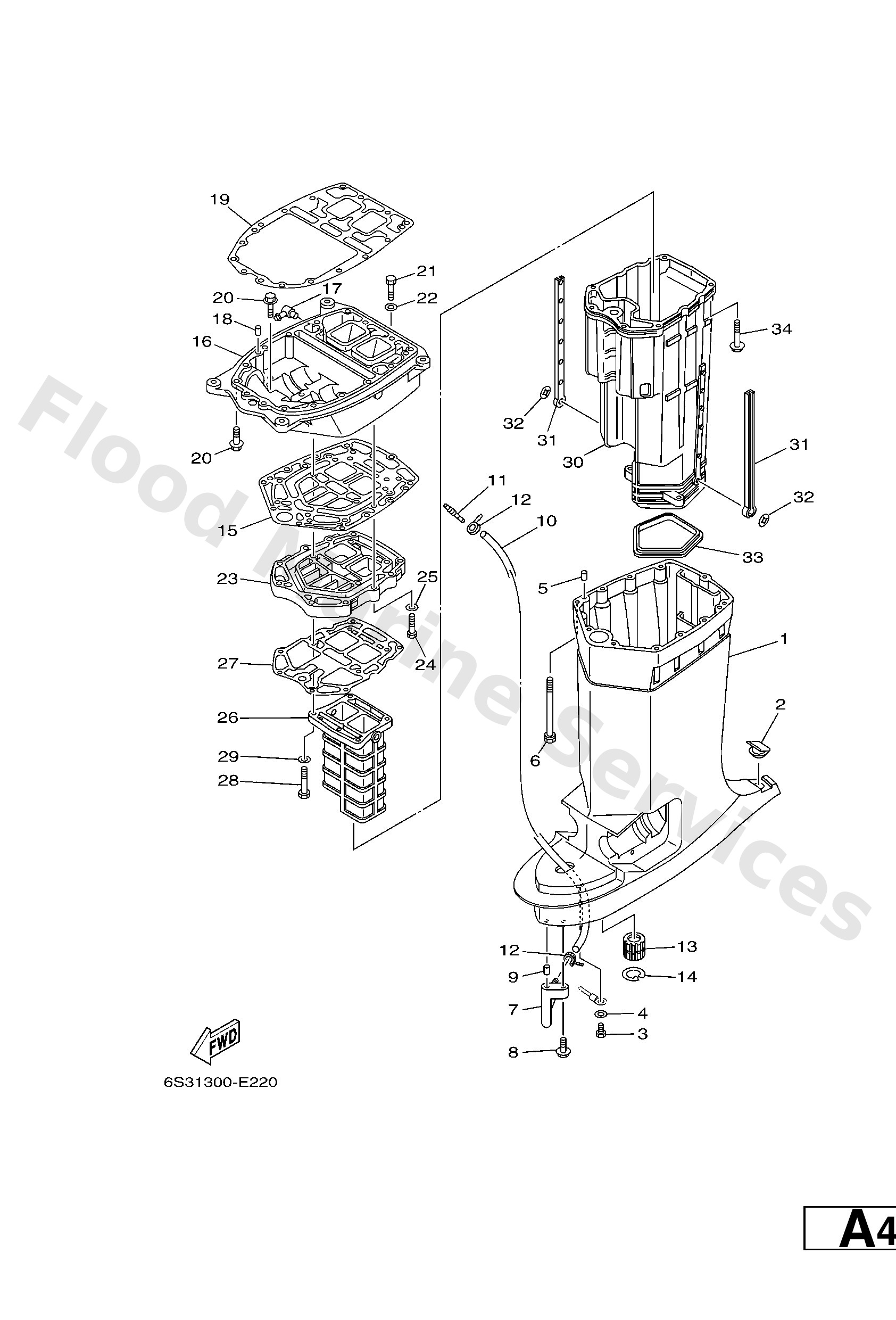

Diagram: UPPER CASING

Diagram

Parts List

61A45111228D (X(25.3"))
Casing, upper
Diagram Reference: 1
Cap
Diagram Reference: 2
Bolt
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Pin, dowel b (6e5)
Diagram Reference: 5
Bolt, with washer
Diagram Reference: 6
Nipple, hose
Diagram Reference: 7
Bolt, with washer
Diagram Reference: 8
Pin, dowel (614)
Diagram Reference: 9
9044507MF0 (X(25.3"))
Hose (l1160)
Diagram Reference: 10
End, nipple
Diagram Reference: 11
Clamp
Diagram Reference: 12
Bushing, drive shaft 3
Diagram Reference: 13
Circlip (6a0)
Diagram Reference: 14
Gasket, upper casing
Diagram Reference: 15
61A411371594 (FLUSHING KIT)
Guide, Exhaust
Diagram Reference: 16
6H11137200 (FLUSHING KIT)
Nipple, hose
Diagram Reference: 17
Gasket, upper casing
Diagram Reference: 19
Bolt, with washer
Diagram Reference: 20
Bolt(70w)
Diagram Reference: 21
Washer, plain (663)
Diagram Reference: 22
Manifold, ext. 1
Diagram Reference: 23
Manifold, exhaust
Diagram Reference: 26
Gasket, exhaust manifold
Diagram Reference: 27
Bolt (62k)
Diagram Reference: 28
Muffler 1
Diagram Reference: 30
Damper, muffler
Diagram Reference: 31
Nut, spring (6e5)
Diagram Reference: 32
Gasket, muffler
Diagram Reference: 33
Bolt, with washer(61a)
Diagram Reference: 34
