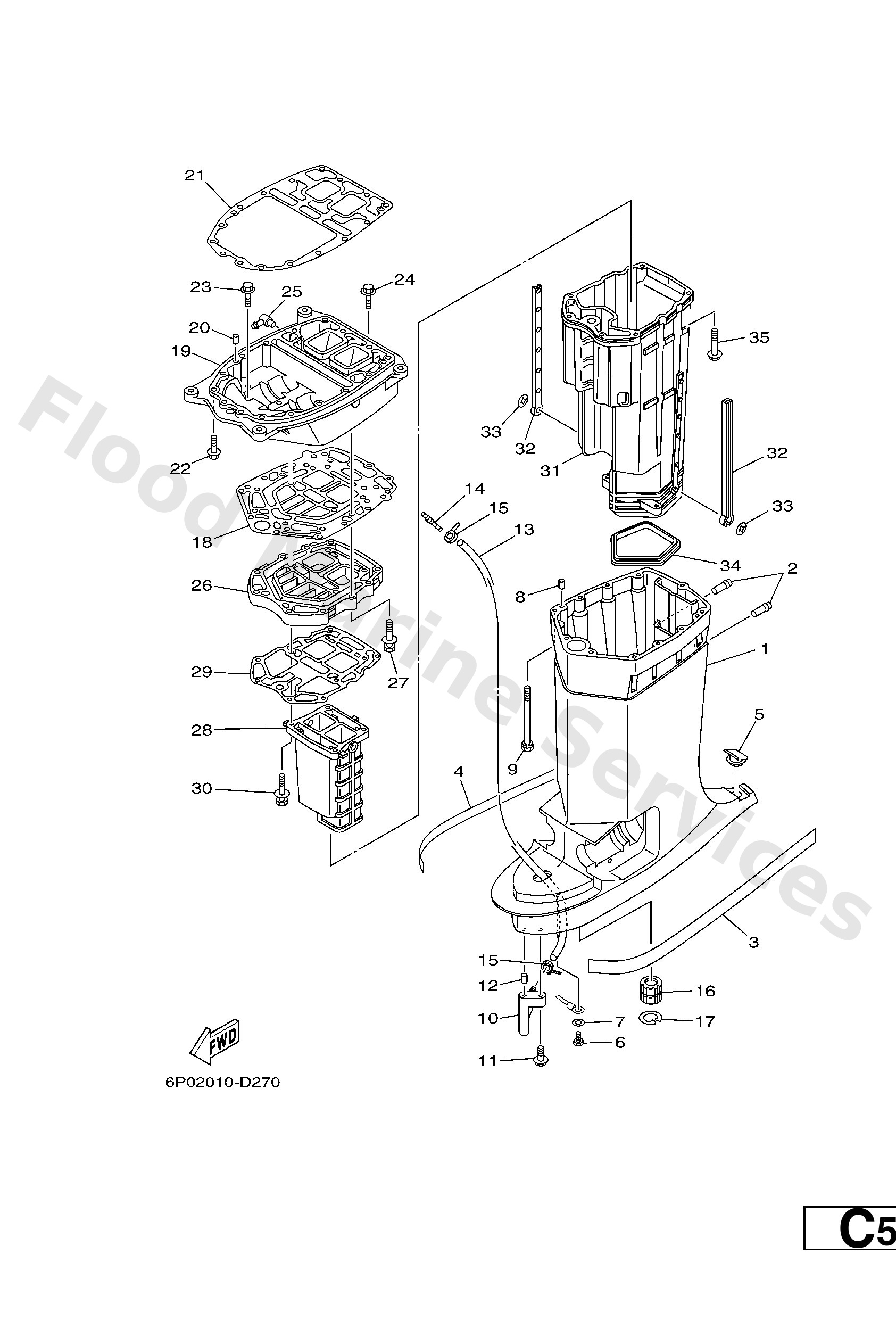

Diagram: UPPER CASING

Diagram

Parts List

60V45111208D (X (25.1"))
Casing, Upper
Diagram Reference: 1
Pipe, joint
Diagram Reference: 2
Mark 1
Diagram Reference: 3
Mark
Diagram Reference: 4
Cap
Diagram Reference: 5
Bolt
Diagram Reference: 6
Washer, plain (646)
Diagram Reference: 7
Pin, dowel b (6e5)
Diagram Reference: 8
Bolt, with washer
Diagram Reference: 9
Nipple, hose
Diagram Reference: 10
Bolt, with washer
Diagram Reference: 11
Pin, dowel (614)
Diagram Reference: 12
9044507MF0 (X (25.1"))
Hose (l1160)
Diagram Reference: 13
End, nipple
Diagram Reference: 14
Clamp
Diagram Reference: 15
Bushing, drive shaft 3
Diagram Reference: 16
Circlip (6a0)
Diagram Reference: 17
Gasket, upper casing
Diagram Reference: 18
Guide, exhaust
Diagram Reference: 19
Gasket, upper casing
Diagram Reference: 21
Bolt, with washer
Diagram Reference: 22
Bolt, With Washer
Diagram Reference: 23
Bolt, with washer
Diagram Reference: 24
Nipple, hose
Diagram Reference: 25
-
Diagram Reference: 26
Bolt, With Washer
Diagram Reference: 27
Manifold, exhaust
Diagram Reference: 28
Gasket, exhaust manifold
Diagram Reference: 29
Bolt, with washer
Diagram Reference: 30
Muffler 1
Diagram Reference: 31
Damper, muffler
Diagram Reference: 32
Nut, spring (6e5)
Diagram Reference: 33
Gasket, muffler
Diagram Reference: 34
