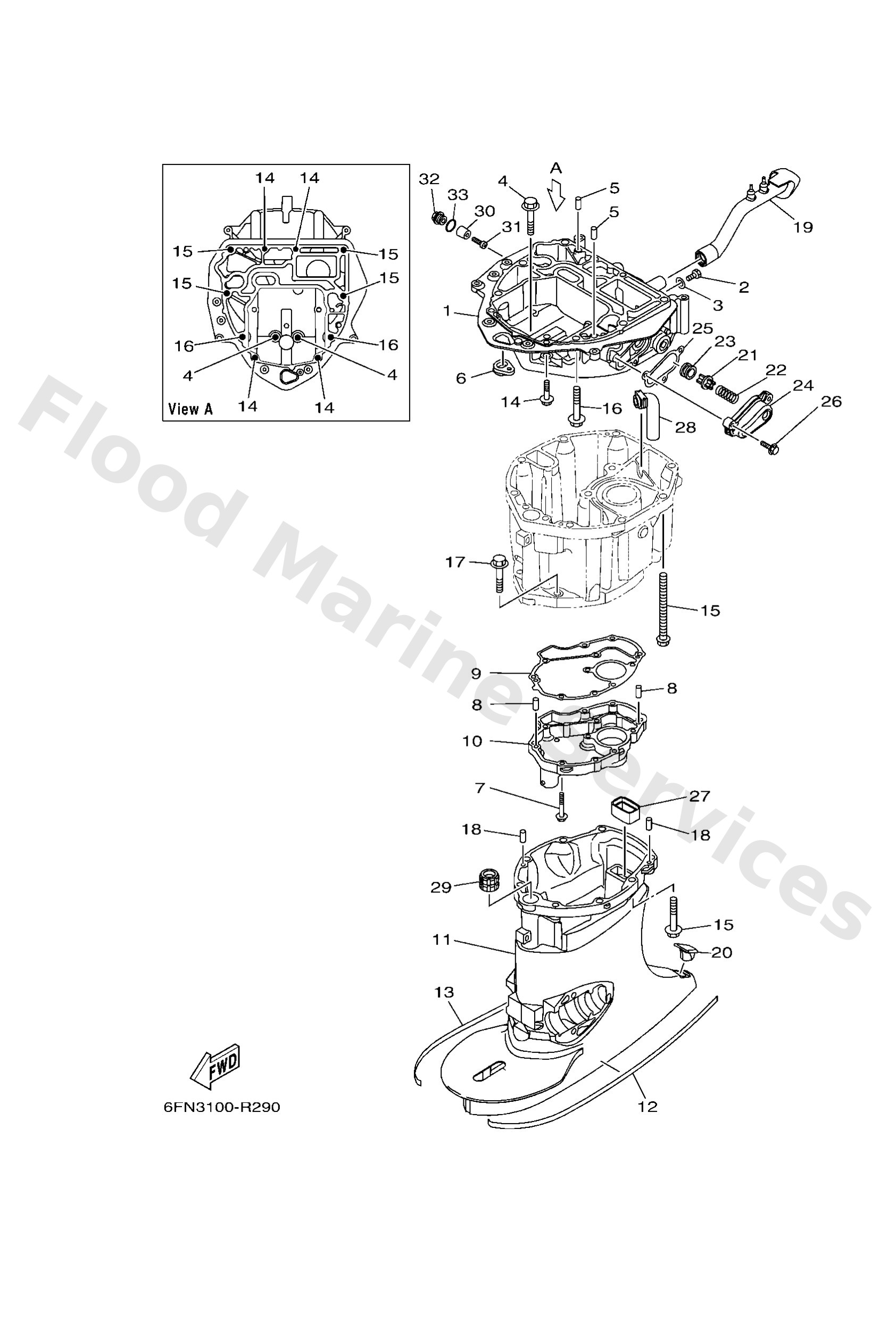

Diagram: UPPER CASING

Diagram

Parts List

Guide, exhaust
Diagram Reference: 1
Bolt, hexagon deep recess
Diagram Reference: 2
Gasket (256-11198-00)
Diagram Reference: 3
Bolt, hexagon w/w deep recess
Diagram Reference: 4
Pin, dowel b (6e5)
Diagram Reference: 5
Grommet
Diagram Reference: 6
Bolt, flange deep recess
Diagram Reference: 7
Pin, dowel (614)
Diagram Reference: 8
Gasket, exhaust manifold
Diagram Reference: 9
Plate
Diagram Reference: 10
6EK45111008D (L(20.3"))
Casing, upper
Diagram Reference: 11
6EK45111108D (X(25.3"))
Casing, upper
Diagram Reference: 11
Mark 1
Diagram Reference: 12
Mark 2
Diagram Reference: 13
Bolt, hexagon w/w deep recess
Diagram Reference: 14
Bolt, with washer
Diagram Reference: 15
Seal, rubber
Diagram Reference: 19
Cap
Diagram Reference: 20
Valve, pressure control
Diagram Reference: 21
Spring, compression
Diagram Reference: 22
Grommet (688)
Diagram Reference: 23
Cover 1
Diagram Reference: 24
Gasket
Diagram Reference: 25
Bolt, flange deep recess
Diagram Reference: 26
Seal
Diagram Reference: 27
Pipe
Diagram Reference: 28
6EK4531800 (X(25.3"))
Bushing, drive shaft
Diagram Reference: 29
Anode
Diagram Reference: 30
Screw, panhead (a93)
Diagram Reference: 31
Plug, blind
Diagram Reference: 32
O-ring (6g8)
Diagram Reference: 33
